一、产品概述

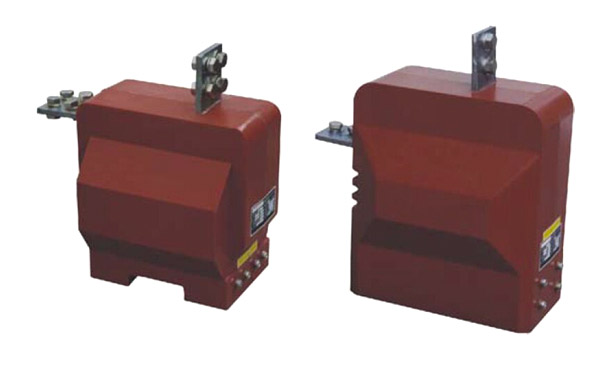

LFSQ-10Q电流互感器为环氧树脂浇注绝缘全封闭支柱式产品，适用于额定频率50Hz或60Hz,额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。
二、结构简介
LFSQ-10电流互感器为环氧树脂浇注绝缘全封闭结构，具有优良的绝缘性能和防潮能力，体积小。重量轻，适宜于任何位置、任意方向安装。
三、技术参数
1 额定绝缘水平：12/42/75 kV；
2 额定二次电流：5A,1A；
3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表：
4 局部放电水平符合GB1208《电流互感器》标准；
5 污秽等级：Ⅱ级； |
LFSQ-10电流互感器产品参数：
|
型 号 |
额定一次电流(A) |
准确级组合 |
额定输出(VA) |
短时热电流(Ith)(kA) |
额定动稳定电流(Idyn)( kA) |
|
0.2 |
0.5 |
10P10 |
|
LFS-10Q |
5-200 |
0.2(S)/0.2(S)
0.5(S)/0.5(S)
0.2(S)/0.5
0.2(S)/10P10
0.5(S)/10P10 |
10 |
10 |
15 |
100I1n |
250 I1n |
|
250 |
27 |
67.5 |
|
300 |
36 |
80 |
|
400 |
45 |
90 |
|
500、600 |
56 |
100 |
|
750、800 |
63 |
100 |
|
1000 |
80 |
130 |
|
LFSB-10 |
5-200 |
0.2/10P10 |
10 |
10 |
20 |
80I1n |
200 I1n |
|
300 |
0.5/10P10 |
21 |
50 |
|
400 |
|
24 |
60 |
|
600 |
|
30 |
70 |
|
800 |
|
40 |
75 |
|
|
|
LFSQ-10Q电流互感器外形及安装尺寸、型号含义
|
型号 |
额定一次电流(A) |
准确级组合 |
额定输出(VA) |
短时热电流(Ith)(kA) |
额定动稳定电流(Idyn)( kA) |
|
0.2S 0.5S |
0.2 |
0.5 |
10P10 |
|
LFSQ-10P |
5 |
0.2(S)/0.2(S)
0.2(S)/0.5(S)
0.5(S)/0.5(S)
0.2(S)/10P10
0.5(S)/10P10
|
10 |
10 |
10 |
10 |
0.8 |
2 |
|
10 |
1.6 |
4 |
|
15 |
6.3 |
15 |
|
20、25 |
9.3 |
23 |
|
30 |
12.5 |
31.5 |
|
|
40、50 |
|
18 |
45 |
|
75 |
36 |
90 |
|
100-250 |
45 |
100 |
|
300 |
0.2(S)/0.2(S)
0.2(S)/0.5(S)
0.5(S)/0.5(S)
0.2(S)/10P15
0.5(S)/10P15
|
15 |
15 |
15 |
63 |
100 |
|
400 |
20 |
|
500 |
20 |
30 |
80 |
130 |
|
600-800 |
20 |
30 |
40 |
|
1000-1600 |
30 |
40 | |
|
