一、电流互感器原理
LFZB8-10A、B型电流互感器是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
二、LFZB8-10A,LFZB8-10B电流互感器概述

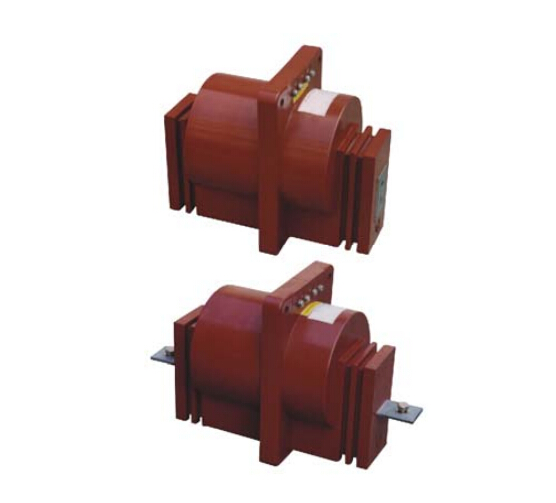

LFZB8-10A,B型电流互感器为环氧树脂浇注全封闭穿墙式结构，适用于额定频率为50Hz或60Hz，额定电压为10kV及以下的电力系统中作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。
三、LFZB8-10A,B型电流互感器简介
本型电流互感器为全封闭穿墙式结构，该产品体积小，安装方便，是取代LA-10、LAJ-10、LFZ-10的新一代产品。 |
LFZB8-10A,LFZB8-10B型电流互感器额参数
|
额定一次电流(A) |
准确级组合 |
额定二次输出(VA) |
额定短时热电流(KA) |
额定动稳定电流(KA) |
|
0.2S 0.2 0.5S |
0.5 |
10P10 |
|
20 |
0.2S/10P10
0.2/10P10
0.5S/10P10
0.5/10P10
0.2/0.5/10P10
0.2/10P10/10P10
0.5/10P10/10P10 |
10 |
15 |
15 |
2 |
5 |
|
30 |
3 |
7.5 |
|
40 |
4 |
10 |
|
50 |
6 |
15 |
|
75 |
8 |
20 |
|
100 |
12 |
30 |
|
150 |
15 |
37.5 |
|
200 |
20 |
50 |
|
300 |
32 |
80 |
|
400 |
36 |
|
500、600 |
20 |
63 |
150 |
|
750、800 |
80 |
200 |
|
1000、1200 |
100 |
250 |
技术参数表
|
产品型号 |
额定电流比(A) |
级次组合 |
准确级及额定输出(VA) |
一秒热稳定
电流(KA) |
动稳定
电流(KA) |
|
LFZB8-10A
LFZB8-10B |
15/5 |
0.2S/10P15
0.2/10P15
0.5/10P15
0.2S/5P15
0.2/5P15
0.5/5P15 |
10 |
10 |
15 |
20 |
20 |
2 |
5 |
|
20/5 |
3 |
7.5 |
|
30~40/5 |
5 |
12.5 |
|
50~60/5 |
10 |
25 |
|
75/5 |
16 |
40 |
|
100/5 |
20 |
50 |
|
150~200/5 |
32 |
80 |
|
300~400/5 |
40 |
100 |
|
500~600/5 |
63 |
150 |
|
800/5 |
80 |
200 |
|
1000/5 |
100 |
250 |
|
LFZB8-10A
LFZB8-10B |
15-20~30/5 |
0.2S/10P15
0.2/10P15
0.5/10P15
0.2S/5P15
0.2/5P15
0.5/5P15 |
10 |
10 |
15 |
30 |
30 |
2 |
5 |
|
20-40~50/5 |
3 |
7.5 |
|
30-40~50/5 |
5 |
12.5 |
|
40-50~75/5 |
8 |
20 |
|
50-75~100/5 |
10 |
25 |
|
75-100~150/5 |
16 |
40 |
|
100-150~200/5 |
20 |
50 |
|
150-200~300/5 |
31.5 |
78 |
|
200-300~400/5 |
31.5 |
78 |
|
300-400~500/5 |
40 |
100 |
|
400-500~600/5 |
40 |
100 |
|
600-800~1000/5 |
80 |
200 | |
|
