一、 产品概述

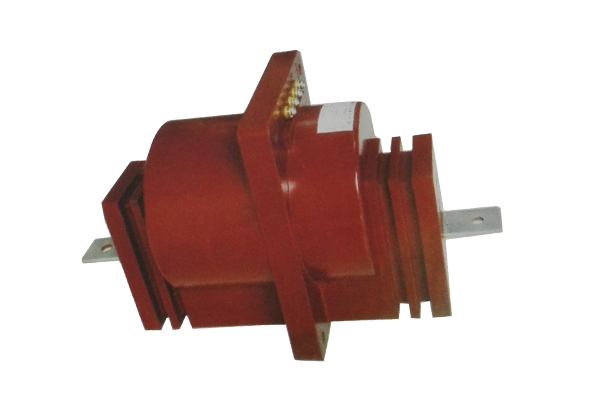

LFZB8-10B2 LFZBJ8-10WB2电流互感器为环氧树脂浇注全封闭穿墙式结构，适用于额定频率为50Hz或60Hz，额定电压为10kV及以下的电力系统中作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。
二、结构简介
本型电流互感器为全封闭穿墙式结构，该产品体积小，安装方便，是取代LA-10、LAJ-10、LFZ-10的新一代产品。
三、技术参数
1 LFZB8-10B2,LFZBJ8-10WB2电流互感器额定绝缘水平：12/42/75 kV；
2 额定二次电流：5A,1A；
3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表：
4 局部放电水平符合GB1208《电流互感器》标准；
5 污秽等级：Ⅱ级； |
LFZB8-10B2 LFZBJ8-10WB2电流互感器技术参数：
|
额定一次电流(A) |
准确级组合 |
额定二次输出(VA) |
额定短时热电流 (kA) |
额定动稳定电流 (kA) |
|
0.2S |
0.2 |
0.5S |
0.5 |
10P10 |
|
20 |
0.2S/10P10
0.2/10P10
0.5S/10P10
0.5/10P10
0.2/0.5/10P10
0.2/10P10/10P10
0.5/10P10/10P10 |
10 |
10 |
10 |
15 |
15 |
2 |
5 |
|
30 |
3 |
7.5 |
|
40 |
4 |
10 |
|
50 |
6 |
15 |
|
75 |
8 |
20 |
|
100 |
12 |
30 |
|
150 |
15 |
37.5 |
|
200 |
20 |
50 |
|
300 |
32 |
80 |
|
400 |
36 |
|
500、600 |
20 |
63 |
150 |
|
750、800 |
80 |
200 |
|
1000 |
100 |
250 |
|
1200 |
|
额定一次电流(A) |
准确级组合 |
额定二次输出(VA) |
额定短时热电流 (kA) |
额定动稳定电流 (kA) |
|
0.2S |
0.5S |
0.5 |
5P15 |
5P20 |
|
10 |
0.2(S)/5P
0.5(S)/5P |
10 |
10 |
15 |
15 |
10 |
1.44 |
3.6 |
|
15 |
1.5 |
3.75 |
|
20 |
2 |
5 |
|
25、30 |
3 |
7.5 |
|
40 |
5 |
12.5 |
|
50 |
8.1 |
20.2 |
|
75 |
10 |
25 |
|
100 |
16 |
40 |
|
150 |
20 |
50 |
|
200、250 |
31.5 |
78 |
|
300、400 |
40 |
100 |
|
500、600 |
63 |
150 |
|
750、800 |
80 |
200 |
|
1000 |
100 |
250 |
|
1200 | |
|
