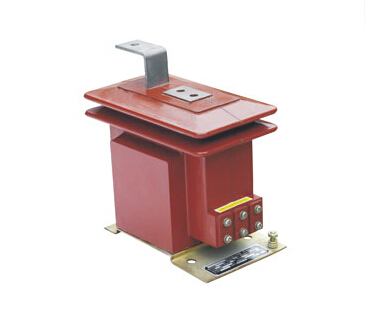

LZX8-10Q电流互感器

一、 产品概述
LZX8-10Q电流互感器为环氧树脂浇注绝缘全封闭支柱式产品,适用于额定频率50Hz或60Hz,额定电压10kV及以下的电力系统中,作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。

二、结构简介
本型电流互感器为环氧树脂浇注全封闭支柱式结构,体积小、重量轻,适宜于安装任何位置,任意方向。

三、技术参数
1、LZX8-10Q额定绝缘水平:12/42/75 kV;
2、额定二次电流:5A,1A;
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表:
4、污秽等级:Ⅱ级;
LZX8-10Q电流互感器技术参数
注:若用户有要求,测量级可为0.2S、0.5S级;
用户若有特殊要求,可与我厂协商确定。

LZX8-10Q电流互感器技术参数:

型号

额定一次电流

额定二次电流

准确级组合

额定二次负荷

重量(kg)

10P级准确限值系数

额定短时一秒热
电流(KA)有效值

额定动稳定
电流(KA锋值)

0.5级
0.2S
0.2级

5P级
10P级

LZX8-10Q

5-400

5

0.5/10P
0.2S/10P
0.2/10P

10

15



10

90 I 1n

160 I 1n

300

60 I 1n

150 I 1n

800

50 I 1n

120 I 1n

1000

45 I 1n

90 I 1n
