一、产品概述

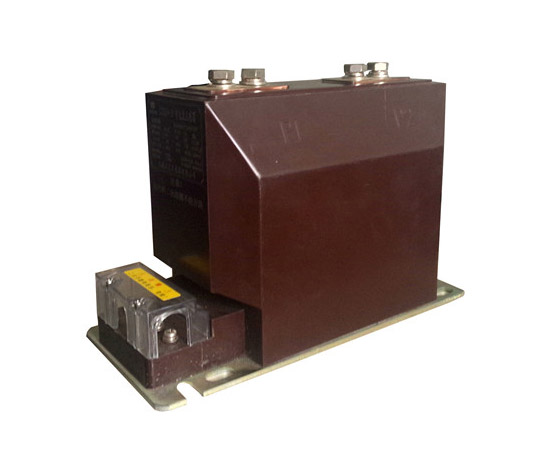

LZZBJ9-10（A、B、C）型电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定率为50H2额定电压为10KV及以下电力系统中作继电保护或电能测量用，其中LZZBJ9-10（A、B、C）装于中置式开关柜或甚他型式开关柜中。
二、结构简介
本型电流互感器为支柱结构，采用环氧树脂全封闭浇注，耐污秽及潮湿，也适用于热带地区。互感器不需要特别维护，只需定期地清除表面污物，由于电流互感器采用环氧树脂浇注，尺寸小，重量轻，适宜任何位置，任意方向安装。
三、产品结构及特点
本型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。交易说明1、提供额定电流比 2、级次组合 3、准确级及额定输出（VA)
四、使用条件
1．海拔高度不超过1000m;
2．周围环境温度不高于+40℃，不低于-5℃;
3．周围空气的相对湿度不大于90％(20C);
4．安装场所无严重影响互感器绝缘的气体、蒸气、化学沉积、污秽及其它爆炸性和腐蚀性介质;
5．安装场所无严重震动和颠簸。
五、技术数所
额客绝缘水平：12/42/75KV
负荷的功率因数:COSФ=0.8(滞后)
额定二次电流：5A或1A；
表面爬电距离:满足II级污秽等级要求
产品标准：GB1208-1997《电流互感器》
仪表保安系数:FS≤10 |
LZZBJ9-10型电流互感器主要技术参数：
|
产品型号 |
额定一次电流 |
级次组合 |
准确级及额定输出
COSφ=0.8 |
一秒热稳定
电流(KA) |
动稳定
电流(KA) |
|
0.2S |
0.2 |
0.5 |
10P15 |
|
LZZBJ9-10B
LZZBJ9-10C
|
5/5 |
0.2S/10P15
0.5/10P15
0.2/10P15
0.2/0.5/10P15 |
10 |
|
|
|
0.8 |
1.9 |
|
10/5 |
1.5 |
3.8 |
|
15/5 |
2.3 |
5.8 |
|
20/5 |
3 |
7.5 |
|
30/5 |
10 |
10 |
15 |
4.5 |
11.2 |
|
40/5 |
6 |
15 |
|
50/5 |
7.5 |
18.8 |
|
75/5 |
11.5 |
29 |
|
100/5 |
15 |
37.5 |
|
150-200/5 |
22.5 |
56.5 |
|
300-600/5 |
45 |
112.5 |
|
800-2500/5 |
63 |
157.5 | |
|
