一、产品简介

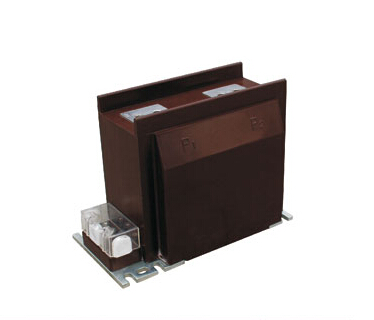

LZZB9-12/150B/2S系列电流互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。

二、结构简介
LZZB9-12系列电流互感器为环氧树脂浇注绝缘全封闭结构，耐污染及潮湿。安装时将一次出线螺钉压紧，保证接触可靠。

三、技术参数
1、额定绝缘水平：12/42/75kV
2、LZZB9-12/150B/4S电流互感器额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
6、若用户有要求，测量级可为0.2S、0.5S级。

LZZBJ9-12系列电流互感器常规技术参数：

产品型号	额定电流比(A)	级次组合	额定输出(VA)			保护级		一秒热稳定电流(KA)	动稳定电流(KA)
产品型号	额定电流比(A)	级次组合	0.2s	0.2s	0.5s	额定输出(VA)	准确级及准确限值系数	一秒热稳定电流(KA)	动稳定电流(KA)
AS12/150b/2S LZZBJ9-12/150B/2S LZZJB9-12/150B/4S	5/5	0.2s/10P 0.2/10P 0.5/10P	10	10	10	15	10P15	0.8	1.9
	10/5							1.5	3.8
	15/5							2.3	5.8
	20/5							3	7.5
	30/5							4.5	11.2
	40/5							6	15
	50/5							7.5	18.8
	75/5							11.5	29
	100/5							15	37.5
	150～200/5							22.5	56.5
	300～600/5							45	112.5
	80～1250/5							63	157.5

LZZBJ9-12/175B/2S和LZZBJ9-12/175B/4S电流互感器常规技术参数:

型号	额定一次电流(A)	准确级组合	额定输出(VA)					短时热电流(Ith)(kA)	额定动稳定电流(Idyn)( kA)
			0.2	0.5	5P10 10P10	5P15 10P15	10P20
LZZBJ9-12/175B/2S LZZBJ9-12/175B/4S	20/5～100/5	0.2/10P15 0.5/10P15 0.2/10P20 0.5/10P20 0.2/0.2/5P10 0.2/0.5/5P15 0.2/0.5/10P20 0.2/5P10/10P15 0.5/5P10/10P20 0.2/0.5/5P10/5P10 0.2/0.5/5P20/5P20	10	15	20	30	20	150I1n	375I1n
	150/5							31.5	80
	200/5
	300/5							45	112.5
	400/5
	600/5							63	130
	800/5				40
	1000/5		15	30				80	160
	1200/5
	1250/5
	1500/5							100	160
	2000/5
	2500/5		20	40	40
	3000/5
