一、产品概述
JDZ10-6 JDZ10-3 JDZ10-10电压互感器为单相、户内、干式全封闭产品，使用时三台一组，JDZ10-6 JDZ10-3 JDZ10-10为Yo/ Yo/[连接，JDZ10-6 JDZ10-3 JDZ10-10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz}60Hz，额定电压为 3, 6, 10kV电力系统中作电能计量、电压监控和继电保护用。
二、产品结构

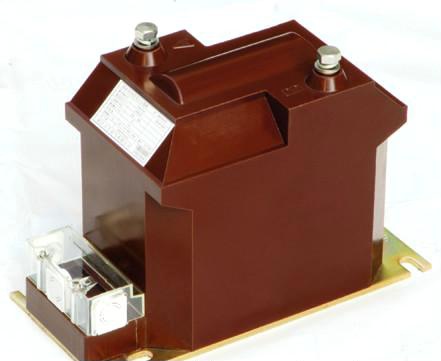

JDZ10-6/JDZ10-3/JDZ10-10电压互感器为全封闭结构，绕组为环氧树脂全真空浇注全绝 缘结构。铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻，安装仅占有限空间。所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能耐冲击和机械压力，并可以保护绕 组不受潮。一次绕组引出线端子的标志为A,N;二次绕组引出线测量级端子的标志为a, n,保护级 端子的标志为da,do均在浇注体上清晰标注．在夹件上的接地标志旁有接地螺栓供接地用，下部支 架供安装用。整体结构紧凑，使用方便。JDZ10-6/JDZ10-3/JDZ10-10互感器的连接组标号为，1/1/1/12-12, JDZ10-6/JDZ10-3/JDZ10-10互感器的连接组标号为1/1/1/1/12/12-12，三台单相三绕组电压互感器连组为（剩余电压绕组接成开口三角形）。
三、使用条件
1.海拔高度不超过3000米；
2.周围环境温度不高于+40C，不低于- 5度
3.周围空气的相对湿度不大于85%（ 20度 ；
4.满足II 污秽等级；
5.安装场所无腐蚀性的气体
6.额定绝缘水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV
四、技术表
1．产品标准：GB12O7-2006《电磁式电压互感器》
2．产品表面爬电距离：满足II级污秽等级；
3．负荷的功率因数： COS∮=08（滞后） |
JDZ10-6 JDZ10-3 JDZ10-10电压互感器(等同于RZL-10电压互感器)技术参数表：
JDZ10-3、6、10电压互感器技术表
|
型号 |
额定电压比 (kV) |
准确级组合 |
额定输出(VA) |
极限输出 (VA) |
额定绝缘水平（kV） |
|
|
JDZ10-3Q |
3/0.1 |
0.2
0.5
1 |
15
30
60 |
300 |
3.6/25/40 |
|
|
JDZ10-6Q |
6/0.1 |
7.2/32/60 |
|
|
JDZ10-10Q |
10/0.1 |
12/42/75 |
|
JDZ10-6、3、10（Q）电压互感器技术参数表
|
额定电压比(V) |
额定二次输出 |
极限输出(VA) |
额定绝缘水平(KV) |
备注 |
接线图 |
|
0.2 |
0.5 |
1 |
3 |
|
3000/100 |
15 |
30 |
60 |
150 |
200 |
3.6/25/40 |
等同RZL |
图1-图2 |
|
6000/100 |
7.2/32/60 |
|
10000/100 |
12/42/75 |
JDZ10-10型电压互感器技术参数表
|
产品型号 |
额定电压比(V) |
额定二次输出 |
极限输出(VA) |
额定绝缘水平(KV) |
|
|
0.2 |
0.5 |
1 |
3 |
3P
6P |
|
JDZ10-10(RZL-10) |
6000/100 |
15 |
30 |
60 |
150 |
50 |
200 |
7.2/32/60 |
|
10000/100 |
15 |
30 |
60 |
50 |
50 |
200 |
12/42/75 | |
|
