JDZ18-10 JDZX18-10电压互感器技术参数表:

一、产品概述
JDZ-3Q  JDZ-6Q  JDZ-10Q系列电压互感器是户内环氧树脂浇注式支柱式全工况型产品,在额定频率为50HZ,额定电压为3KV以下的电力系统中作继电保护或电能测量用。

二、结构特点
   JDZ-3Q/JDZ-6Q/JDZ-10Q系列电压互感器产品为全封闭结构,采用户内环氧树脂真空浇注而成,具有耐电弧、耐紫外线、耐老化等特点。外形采用防雨伞群,表面爬电距离大,二次出现端子加有金属保护罩密封,防雨、防尘、耐腐蚀,是老式油浸产品的理想替代品。

三、工作条件
1、环境温度:最高温度45℃,平均温度不超过30℃,最低温度:-45℃。
2、海拔高度不超过1000M(超过请著明)
3、接地方式:中性点非有效接地系统
4、大气条件:无严重污染

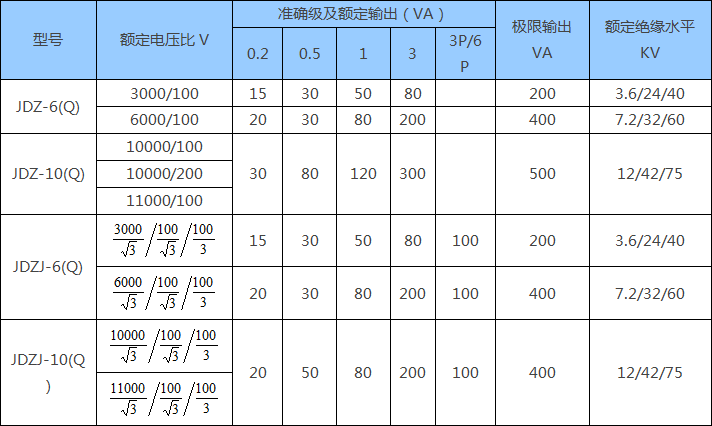

四、技术参数
1、额定绝缘水平:3.6/23/40KV
2、负荷的功率因数:cosφ=0.8(滞后)
3、表面爬电距离:大于530MM
4、产品标准:GB1208-2006《电磁式电压互感器》

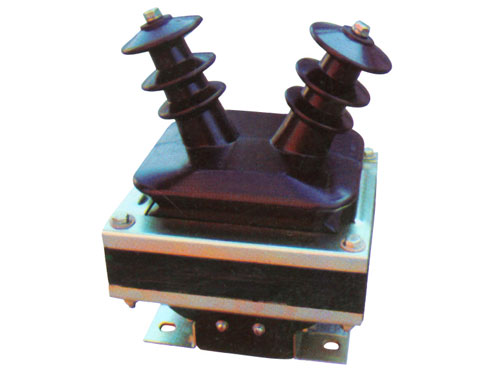

JDZ-3Q  JDZ-6Q  JDZ-10Q系列电压互感器
