一、产品概述

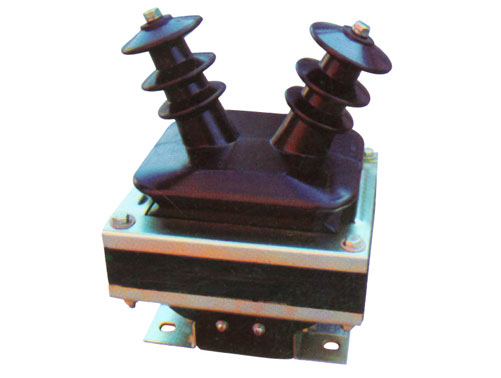

JDZC-6 JDZC-10（DC）型电压互感器为单相双线圈、环氧树脂浇注绝缘、户内型产品。适用于交流50Hz或60Hz，10kV及以下线路中，为控制电路，操作机构提供电源。

二、产品特点
JDZC-6/JDZC-10（DC）型电压互感器为半浇注式，体积小、气候适应性强、耐污秽及潮湿。铁芯采用优质硅钢片叠装成方形，露在空气中。一次线圈、二次线圈同时绕在一起，用环氧树脂浇注成型。环氧树脂浇注体下面涂有半导体漆，并与金属板、铁芯相连，以改善电场的不均匀性和电力线的畸变。
工频试验电压符合GB1207-97及GB311.1-97的要求；

三、使用环境
1.海拔高度不超过1000米；
2.周围气温最大变化不超过：-5℃～+40℃；
3.相对湿度不大于85%；
4.不适宜安装在下列环境中：
5.有腐蚀性的气体、蒸气或沉降物的地方；有导电尘埃（炭末、金属末等）的地方；
6.有可能发生火灾或爆炸危险的地方；有强烈的震动或撞击的地方

JDZC-6 JDZC-10（DC）型电压互感器技术参数：

产品型号	额定电压比	准确级及额定输出（VA）COSφ=0.8					极限输出	额定绝缘水平
产品型号	额定电压比	0.2/3	0.5/3	0.5/0.5	0.5/3p	0.5/6p	极限输出	额定绝缘水平
JDZC-6、10	6000/100//200	15	30	60	50	50	200	7.2/32/60
JDZC-6、10	10000/100/220	15	30	60	50	50	200	12/42/75
