一、产品概述

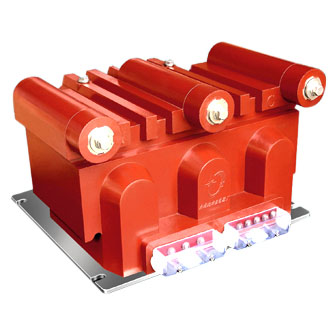

JSZJK-3Q JSZJK-6Q JSZJK-10Q电压互感器为三相，户内、干式产品，JSZK1-10为Yo/Yo[连接JSZK1-10F为Yo Yo IYO连接。抗谐振部分为单独一器身。适用于额定频率50Hz或60HZ.额定电压为6kV电力系统中作电能计量,电压监控和继电保护用。

二、使用环境
1.海拔高度不超过10003;
2.周围环境温度不高于+40c，不低于-5 ℃；
3.周围空气的相对湿度不大于85%（20c）；
4.安装场所无腐蚀性的气体

三、结构简介
该产品为户内环氧树脂全真空浇注结构。其表面爬电比距大于25.m/kV
JSZJK-3Q/JSZJK-6Q/JSZJK-10Q电压互感器在系统使用时，每台为四个浇注体，计里部分为三个电压浇注体套在三相芯柱上，抗谐振部分装在另一口字型铁芯上，正常运行时，中性点对地电压为零伏抗谐振部分二次输出电压为零伏，一但一相对地短路．抗谐振部分二次侧(da-dn)产生100V电压，带动继电器动作，切断电源这种中性点采取了消谐措施，使产品不需另加消谐或阻尼接地等保护方式，即可以安全的在电网上运行，并可长期运行在单相接地的故障线路中。

JSZJK-3Q JSZJK-6Q JSZJK-10Q电压互感器技术参数表

●负荷的功率因数COSΦ=0.8（滞后）；
●海拔高度≤1000m，满足Ⅱ级污秽等级；
●产品性能符合标准：GB1207-1997（电压互感器）；

产品型号	额定电压比（V）	准确级及额定输出(VA) COSφ=0.8							极限输出(VA)	额定绝缘水平面 (kV)
		0.2	0.5	1	3	0.2/0.2 0.2/0.5	0.5/0.5	6P
JSZJK-3Q	3000/√3/100/√3/100	60	150	240	600	/	/	100	1200	3.6/23/40
JSZJK-6Q	6000/√3/100/√3/100									7.2/32/60
JSZJK-10Q	10000/√3/100/√3/100									12/42/75
JSZJK-6Q	6000/√3/100/√3/100/√3/100	/	/	/	/	45/45	90/90	100	600/600	7.2/32/60
JSZJK-10Q	10000/√3/100/√3/100/√3/100									12/42/75
