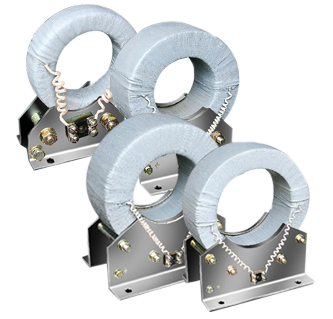

一、产品介绍
LJ-1,LJ-2,LJ-4，LJ-7序电流互感器为户内型产品，供接地电流系统中发电机、同期调相机或电动机的接地保护用。与本型电流互感器连用的继电器为 DD-11/0.2型，当保护范围内有接地故障时，故障电流通过电缆在互感器二次回路中产生 零序电流使继电器动作。
二、结构简介
LJ-1,LJ-2,LJ-4, LJ-7序电流互感器导磁材料采用经退火处理的环型铁芯;得以在一次零序电流一但达到整定电流,二次准确输出电流供继电器动作,以达到保护的目的。 |
LJ系列零序电流互感器技术参数：
|
产品型号 |
可穿电缆根数 |
二次回路 |
一次最小动作电流 |
二次回路中不平衡电压 |
额定绝缘水平 |
|
二次负载 |
整定电流 |
|
LJ-2 |
1～2 |
10 |
0.03 |
1.3 |
40 |
0.5/3 |
|
LJ-4 |
3～4 |
40 |
|
LJ-7 |
5～7 |
30 |
LJ系列零序电流互感器外形安装：
|
Type |
A |
B |
C |
E |
h |
H |
ΦD |
Φd |
|
LJ-2 |
150 |
200 |
155 |
195 |
195 |
295 |
230 |
118 |
|
LJ-4 |
220 |
280 |
155 |
205 |
217 |
335 |
285 |
143 |
|
LJ-7 |
220 |
300 |
155 |
195 |
235 |
375 |
310 |
198 | |
|
