一、产品概述

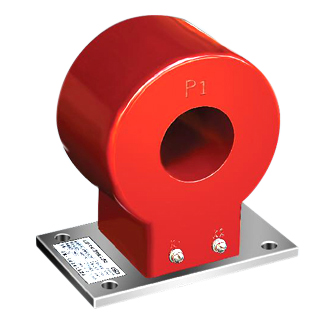

LJ-75零序电流互感器适用于户内、额定频率50Hz或60Hz、额定电压35kV及以下的小接地电流系统中供电缆接地保护用。与本型零序电流互感器配套使用的继电器型号为DL-11/0.2型。
二、结构简介
本型零序电流互感器的铁心为环形,二次绕组均匀绕制在铁心上,用夹件夹紧铁心,夹件备有安装孔。
三、技术参数
本型零序电流互感器一次主绝缘由电缆保证,产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3kV工频耐压。 |
LJ-Ф75(小)零序电流互感器技术参数:
型号 |
变比(A) |
二次负荷(Ω) |
继电器型号 |
整定电流(A) |
使继电器动作的一次零序电流(A) |
重量(kg) |
LJ-Ф75 |
30/1 |
10 |
DL-11/0.2 |
0.1 |
≤10 |
10 |
LJ-Ф80 |
30/1 |
11 |
LJ-Ф95 |
30/1 |
11.5 |
LJ-Ф75(小)序电流互感器外形及安装尺寸:
产品型号 |
继电器型号 |
连接线电阻 |
继电器的使用刻度 |
继电器的起动电流 |
最高的保护灵敏程度 |
额定绝缘水平 |
LJ-Ф75 |
DL-11/0.2 |
1 |
0.1-0.2 |
0.1 |
<10 |
0.5/3 | |
|
