一、产品介绍：

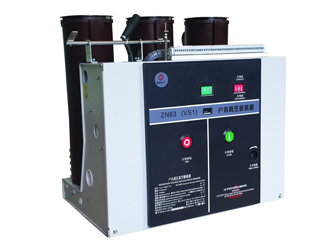

ZN63A(VS1)-12/1250A-31.5固定式户内真空断路器本用于交流50Hz，额定电压12kV 的三相交流电力系统，采用永磁操作机构，具有开断、关合负荷电流、过载及短路电流的功能。适用于投切各种不同性质的负荷及频繁操作的场所，可供工矿、企业、发电厂及变电站电气设施的保护及控制之用。 ZN63A(VS1)-12断路器既可以是固定式安装，也可以是抽出式安装。

二、ZN63A(VS1)-12/1250A-31.5固定式户内真空断路器结构特点
1、断路器的灭弧室与操动机构部分采用前后配置方式，通过传动机构连接为一个整体，以保证断路器的总体配合性能。
2、采用中封式陶瓷真空灭弧室，铜铬触头材料及纵磁场触头结构为当今世界公认的最先进的熄弧方式。

一、ZN63A(VS1)-12固定式户内真空断路器产品型号表：

ZN63A(VS1)-12/630-20固定式	配800MM柜相间210MM断口275MM
ZN63A(VS1)-12/630-25固定式
ZN63A(VS1)-12/630-31.5固定式
ZN63A(VS1)-12/1250-20固定式
ZN63A(VS1)-12/1250-25固定式
ZN63A(VS1)-12/1250-31.5固定式
ZN63A(VS1)-12/1250-40固定式
ZN63A(VS1)-12/1600-31.5固定式
ZN63A(VS1)-12/1600-40固定式
ZN63A(VS1)-12/1600-31.5固定式	配1米柜相间275MM断口275MM
ZN63A(VS1)-12/1600-40固定式	配1米柜相间275MM断口275MM
ZN63A(VS1)-12/2000-31.5固定式	配1米柜相间275MM断口310MM
ZN63A(VS1)-12/2000-40固定式
ZN63A(VS1)-12/2500-31.5固定式
ZN63A(VS1)-12/2500-40固定式
ZN63A(VS1)-12/3150-40固定式
ZN63A(VS1)-12/4000-40固定式

二、ZN63A(VS1)-12/630-20、25、31.5固定式户内真空断路器主要技术参数：

序号	项目	单位	参数
1	额定电压	kV	12 12 12 12 12 12
2	额定电流	A	630 1250 630 1250 630 1250 1600 630 1600 2000 630 2500 3150 2000 2500 3150 4000 5000
3	额定绝缘水平 1min 工频耐压		42 42 42 42 42 42
4	额定雷电冲击耐压	kA	75 75 75 75 75 75
5	额定短路开断电流	kA	16 20 25 31.5 40 50
6	额定短路关合电流(峰值)	kA	40 50 63 80 100 130
7	额定（峰值）耐受电流	kA	40 50 63 80 100 130 7
