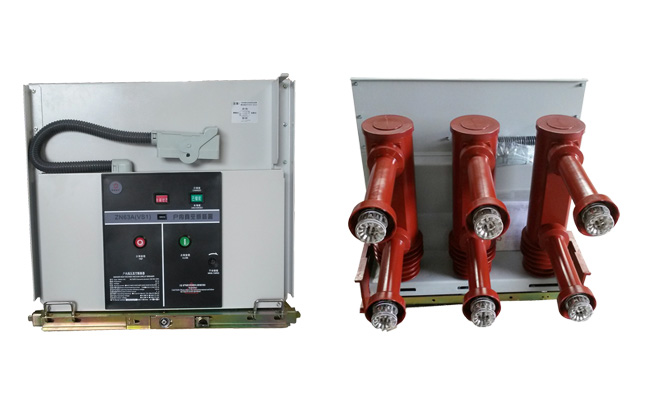

项目

单位

数据

额定电压

kV

24

额定短时工频耐受电压(1min)

65/79(相间，对地/断口)

额定雷电冲击耐受电压(峰值)

125/145(相间，对地/断口)

额定频率

Hz

50

额定电流

A

630 1250

630 1250 1600
2000 2500 3150

630 1250 1600
2000 2500 3150

额定短路开断电流

kA

20/25

31.5

40

额定短时耐受电压

20/25

31.5

40

额定短路持续时间

S

4

额定峰值耐受电流

kA

50/63

80

100

额定短路关合电流

50/63

80

100

二次回路工频耐受电压(1min)

200

额定单个/背对背电容组开断电流

A

630/400(40kA为800/400)

额定电容器组关合涌流

12.5(频率不大于1000Hz)

机械寿命

kA

20000

额定电流开断次数(电寿命)

20000

额定短路电流开断次数

次

50(40kA≤30)

动、静触头允许磨损累计厚度

mm

3

储能时间

s

≤10

触头开距

mm

16±1

超行程

3.5±0.5

触头合闸弹跳时间

ms

≤2(40kA≤30)

三相分、合闸不同期性

≤2

平均分闸速度(触头分开-8mm)

m/s

1.5±0.2

平均合闸速度(8mm-触头闭合)

0.8±0.2

主导电回路电阻

μΩ

≤50(630A)≤45(1250A)≤35(1600-2000)≤25(2500A以上)

额定操作顺序

分-0.3s-合分180s-合分
