产品介绍

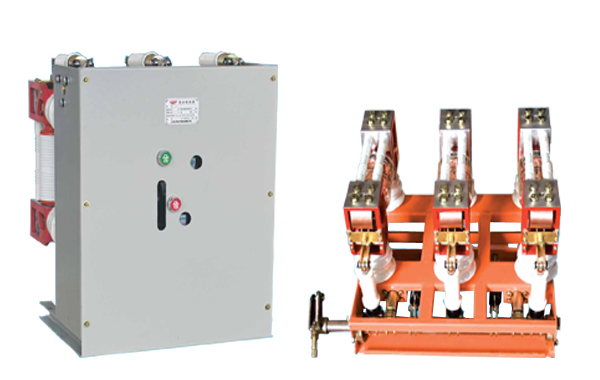

ZN28A-12系列真空断路器为额定电压12KV，三相交流50Hz的高压户内开关设备。该产品符合B1984-89标准，该产品总体结构为开关本体与操动机构一体安装和开关本体机构分离安装两种形式。一体式结构即为ZN28-12基本型；分体式结构为ZN28-12型，适用于各种固体式开关柜，如GG-1A(Z) XGN2A10(Z)等。
该产品可配用CD17、CD10A型直流电磁操动机构和CT17、CT19型弹簧储能式操动机构。 |
ZN28-12系列真空断路器主要技术参数：
|
序号 |
项目 |
单位 |
数据 |
|
20KA |
25KA |
31.5KA |
40KA |
|
1 |
额定电压 |
KV |
12 |
|
2 |
额定电流 |
A |
630、100
1250 |
12501600 |
1250、1600、2000、2500 |
160025003150 |
|
3 |
额定短路开断电流 |
KA |
20 |
25 |
31.5 |
40 |
|
4 |
额定短路开合电流（峰值） |
KA |
50 |
63 |
80 |
100 |
|
5 |
额定峰值耐受电流 |
KA |
50 |
63 |
80 |
100 |
|
6 |
4S额定短时耐受电流 |
KV |
50 |
63 |
80 |
100 |
|
7 |
额定绝缘水平 |
工频耐压（额定开前后） |
KV |
42断口（断口48） |
|
冲击耐受（额定开断前后） |
75（断口85） |
|
8 |
额定操作顺序 |
|
分-0.3S-合分-180 -S合分 |
|
9 |
机械寿命 |
次 |
10000 |
|
10 |
额定短时电流开断次数 |
次 |
30 |
20 |
|
11 |
操动机构额定合闸电压（直流） |
V |
110，220 |
220 |
|
12 |
操动机构额定分闸电流（直流） |
A |
71 |
128 |
|
13 |
操动机构额定合闸电压（直流） |
V |
110、220 |
|
14 |
操动机构额定分闸电流（直流） |
A |
3.0、1.5 |
|
15 |
触头开距 |
mm |
11±1 |
|
16 |
超行程（触头弹簧压缩长度） |
mm |
4±1 |
|
17 |
三相分、合闸不同期 |
ms |
≤2 |
|
18 |
触头合闸弹跳时间 |
ms |
≤2 |
|
19 |
平均分闸速度（刚分6mm） |
m/s |
1.2±0.3 |
|
20 |
平均合闸数度 |
m/s |
0.6±0.2 |
|
21 |
分闸时间 |
最高操作电压下 |
S |
≤0.06 |
|
最低操作电压下 |
≤0.08 |
|
22 |
合闸时间 |
S |
≤0.2 |
|
23 |
各相主回路电阻 |
μΩ |
≤40 |
≤20 |
|
24 |
动静触头允许磨损累计厚度 |
mm |
3 |
|
25 |
油缓冲缓冲行程 |
mm |
10 | |
|
