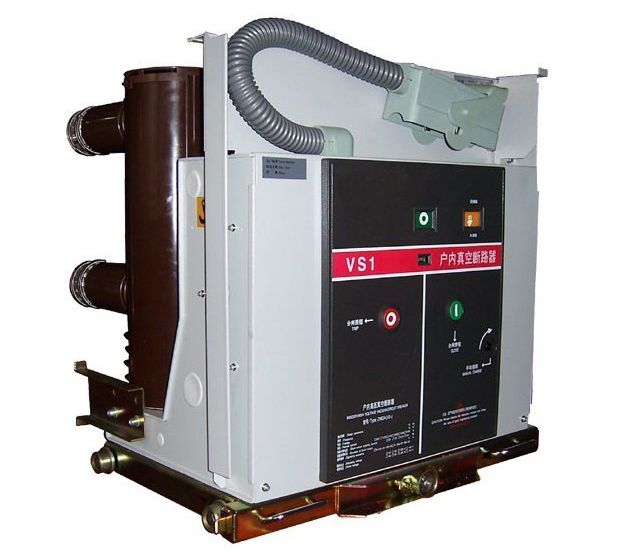

一、ZN63A(VS1)-12型手车式户内高压真空断路器型号表：
|
ZN63A(VS1)-12/630-20手车式 |
配800MM柜相间210MM断口275MM |
|
ZN63A(VS1)-12/630-25手车式 |
|
ZN63A(VS1)-12/630-31.5手车式 |
|
ZN63A(VS1)-12/1250-20手车式 |
|
ZN63A(VS1)-12/1250-25手车式 |
|
ZN63A(VS1)-12/1250-31.5手车式 |
|
ZN63A(VS1)-12/1250-40手车式 |
|
ZN63A(VS1)-12/1600-31.5手车式 |
|
ZN63A(VS1)-12/1600-40手车式 |
|
ZN63A(VS1)-12/1600-31.5手车式 |
配1米柜相间275MM断口275MM |
|
ZN63A(VS1)-12/1600-40手车式 |
|
ZN63A(VS1)-12/2000-31.5手车式 |
配1米柜相间275MM断口310MM |
|
ZN63A(VS1)-12/2000-40手车式 |
|
ZN63A(VS1)-12/2500-31.5手车式 |
|
ZN63A(VS1)-12/2500-40手车式 |
|
ZN63A(VS1)-12/3150-40手车式 |
|
ZN63A(VS1)-12/4000-40手车式 |
二、ZN63A(VS1)-12型手车式户内高压真空断路器技术参数:
|
序号 |
项目 |
单位 |
参 数 |
|
1 |
额定电压 |
kV |
12 |
12 |
12 |
12 |
12 |
12 |
|
2 |
额定电流 |
A |
630 1250 |
630 1250 |
630 1250 1600 |
630 1600 2000 |
630 2500 3150 |
2000 2500 3150 4000 5000 |
|
3 |
额定绝缘水平 |
1min 工频耐压 |
kA |
42 |
42 |
42 |
42 |
42 |
42 |
|
额定雷电冲击耐压 |
75 |
75 |
75 |
75 |
75 |
75 |
|
4 |
额定短路开断电流 |
kA |
16 |
20 |
25 |
31.5 |
40 |
50 |
|
5 |
额定短路关合电流(峰值) |
kA |
40 |
50 |
63 |
80 |
100 |
130 |
|
6 |
额定（峰值）耐受电流 |
kA |
40 |
50 |
63 |
80 |
100 |
130 |
|
7 |
额定短时耐受电流 |
kA |
16 |
20 |
25 |
31.5 |
40 |
50 |
|
8 |
额定短路开断电流开断次数 |
次 |
50 |
50 |
50 |
50 |
30 |
20 |
|
9 |
额定短路持续时间 |
S |
4 |
4 |
4 |
4 |
4 |
4 |
|
10 |
额定操作顺序 |
|
分-t合分-180s-合分 |
|
11 |
机械寿命 |
次 |
20000 |
20000 |
20000 |
20000 |
10000 |
10000 |
|
12 |
额定单个电容器组开断电流 |
A |
630 |
630 |
630 |
630 |
630 |
630 |
|
13 |
额定背靠背电容器组开断电流 |
A |
400 |
400 |
400 |
400 |
400 |
400 |
16kA、20kA、25kA、31.5kA: t=0.3s 40kA:t=180s |
