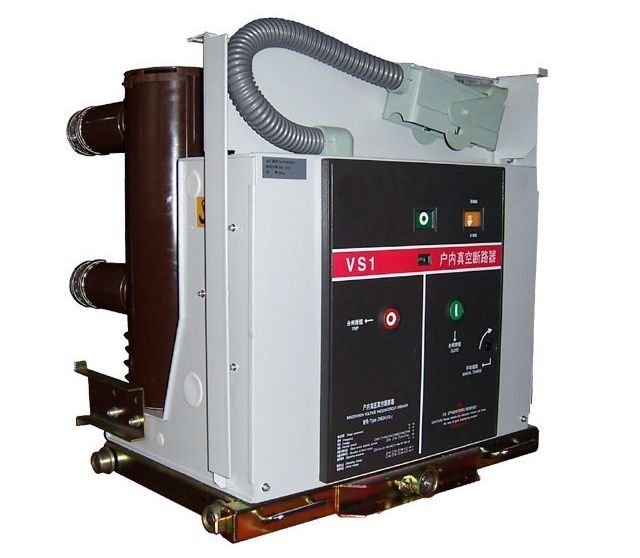

ZN63A(VS1)-12/1250A-20 1250A-25型手车式真空断路器

一、产品概述
ZN63A(VS1)-12/1250A-20 1250A-25型手车式户内高压真空断路器,系三相交流50Hz额定电压为12kV电力系统的户内开关设备,作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作,或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计,既可做为固定安装单元,也可配有专用推进机构,组成手车单元作用。
本产品符合国家标准GB1984《交流高压断路器》、JB3855《3.6-40.5kV户内交流高压真空断路器》和IEC60056《高压交流断路器》标准。满足DL/T403《12-40.5kV户内高压断路器订货技术条件》。

二、产品特点
1.机械和电气的耐久性:在额定电流下,允许开断次数高达30000次;在额定短路电流下,允许开断次数高达20、30、50、75、100次。
2.功能齐全:可理想地开合电力标准DL403规定的各类负载,如方式1-5、电容器、失步条件。
3.维修方便:通常仅需对操动机构做少量清扫或润滑。
4.具有完整的产品系列:额定电流从630A-5000A,额定短路开断电流从20kA-50kA。
5.可靠性高:产品出厂前每台进行机械磨合老练试验。

三、使用条件
1、环境气温度:上限+40℃,下限-10℃;
2、相对湿度:日平均相对湿度:≤95%;月平均相对湿度:≤90 %;
日平均饱和蒸气压:≤2.2×10-3MPa,月平均饱和蒸气压:≤1.8×10-3MPa.
3、海拔高度:2000m及以下;
4、地震烈度:不超过8度;
5、使用场所无易燃、爆炸危险、化学腐蚀及剧烈振动。

四、结构介绍
1、断路器的灭弧室与操动机构部分采用前后配置方式,通过传动机构连接为一个整体,以保证断路器的总体配合性能。
2、采用中封式陶瓷真空灭弧室,铜铬触头材料及纵磁场触头结构为当今世界公认的最先进的熄弧方式。
3、真空灭弧室装在采用APG新艺成型的绝缘筒内,不仅缩小了断路器的整体尺寸,还防止了异物对灭弧的损伤和表面污染。
4、绝缘筒在借鉴国外同类产品优点的基础上,增设内裙边和加强筋,提高了绝缘水平和抗动稳定电流的能力。
5、操动机构采用弹簧储能式,具有电动和手动储能两种功能,断路器工作时储能弹簧的能量通过输出凸轮传递给连杆机构,再通过连杆机构传递到动触并没有部分。
6、先进合理的缓冲装置,分闸无反弹,减弱分闸冲击和震动。
7、无需调整,极少维护或免维护。
8、机构寿命高达20000次。

ZN63A(VS1)-12型手车式户内高压真空断路器型号表:

ZN63A(VS1)-12/630-20手车式

配800MM柜相间210MM断口275MM

ZN63A(VS1)-12/630-25手车式

ZN63A(VS1)-12/630-31.5手车式

ZN63A(VS1)-12/1250-20手车式

ZN63A(VS1)-12/1250-25手车式

ZN63A(VS1)-12/1250-31.5手车式

ZN63A(VS1)-12/1250-40手车式

ZN63A(VS1)-12/1600-31.5手车式

ZN63A(VS1)-12/1600-40手车式

ZN63A(VS1)-12/1600-31.5手车式

配1米柜相间275MM断口275MM

ZN63A(VS1)-12/1600-40手车式

ZN63A(VS1)-12/2000-31.5手车式

配1米柜相间275MM断口310MM

ZN63A(VS1)-12/2000-40手车式

ZN63A(VS1)-12/2500-31.5手车式

ZN63A(VS1)-12/2500-40手车式

ZN63A(VS1)-12/3150-40手车式

ZN63A(VS1)-12/4000-40手车式

ZN63A(VS1)-12型手车式户内高压真空断路器技术参数 :

序号

项目

单位

参   数

1

额定电压

kV

12

12

12

12

12

12

2

额定电流

A

630 1250

630 1250

630 1250 1600

630 1600 2000

630 2500 3150

2000 2500 3150 4000 5000

3

额定绝缘水平

1min 工频耐压

kA

42

42

42

42

42

42

额定雷电冲击耐压

75

75

75

75

75

75

4

额定短路开断电流

kA

16

20

25

31.5

40

50

5

额定短路关合电流(峰值)

kA

40

50

63

80

100

130

6

额定(峰值)耐受电流

kA

40

50

63

80

100

130

7

额定短时耐受电流

kA

16

20

25

31.5

40

50

8

额定短路开断电流开断次数

50

50

50

50

30

20

9

额定短路持续时间

S

4

4

4

4

4

4

10

额定操作顺序



分-t合分-180s-合分

11

机械寿命

20000

20000

20000

20000

10000

10000

12

额定单个电容器组开断电流

A

630

630

630

630

630

630

13

额定背靠背电容器组开断电流

A

400

400

400

400

400

400

    16kA、20kA、25kA、31.5kA: t=0.3s 40kA:t=180s
