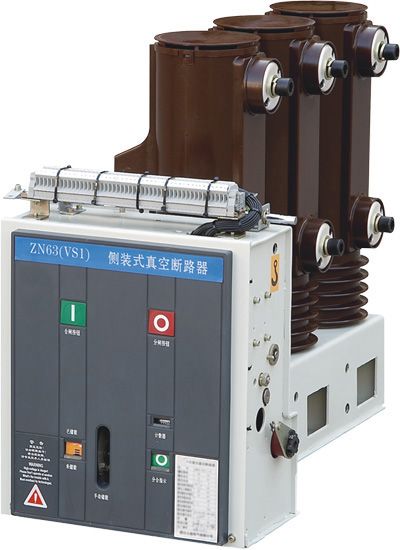

一、ZN63A(VS1)-12/侧装式户内高压真空断路器型号表：
|
ZN63A(VS1)-12/630-25侧装式 |
|
ZN63A(VS1)-12/630-31.5侧装式 |
|
ZN63A(VS1)-12/1250-20侧装式 |
|
ZN63A(VS1)-12/1250-25侧装式 |
|
ZN63A(VS1)-12/1250-31.5侧装式 |
二、ZN63A(VS1)-12/侧装式户内高压真空断路器参数表：
1. 断路器主要技术参数：
|
序号 |
|
单位 |
数值 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定频率 |
Hz |
50 |
|
3 |
额定绝缘水平 |
lminI_频耐受电压 |
kV |
42 |
|
雷电；中击耐受电压 |
75 |
|
4 |
额定电流 |
A |
6301 0001250 |
1600 2000 |
250031 50 |
|
5 |
额定短路开断电流 |
|
202531.5 |
31.5 40 |
31.5 40 |
|
6 |
额定短路关合电流(峰值) |
kA |
50 |
63 |
80 |
80 100 |
80 100 |
|
7 |
额定峰值耐受电流 |
50 |
63 |
80 |
80 100 |
80 100 |
|
8 |
额定短路耐受电流(有效值) |
|
202531.5 |
31.5 |
40 |
31.5 40 |
|
9 |
额定短路开断电流开断次数 |
次 |
50 |
50 |
30 |
30 |
|
10 |
额定短路持续时间 |
S |
4 |
|
11 |
额定操作顺序 |
自动重合闸 |
|
分-0.3S-合分-180S-合分(额定短路开断电流为31.5kA及以下) |
|
非自动重合闸 |
|
分-180S-合分-180S-合分(额定短路开断电流为40kA及以上) |
|
12 |
机械寿命 |
次 |
20000 |
|
13 |
额定单个电容器组开断电流 |
A |
630 |
|
14 |
额定背对背电容器组开断电流 |
A |
400 |
2.断路器的主回路电阻值见表：
|
|
额定电流 |
额定短路开断电流 |
单位 |
数值 |
|
主回路电阻(从断路器
某一相主回路的上、下
触臂端部测量) |
630A |
20kA |
kA |
≤55 |
|
1000A |
20kA及25kA |
≤55 |
|
1250A |
25kA及31.5kA |
≤55 |
|
1600A |
31.5kA及40kA |
≤45 |
|
2000A |
31.5kA及40kA |
≤45 |
|
2500A |
31.5kA及40kA |
≤40 |
|
3150A |
40kA |
≤40 | |
