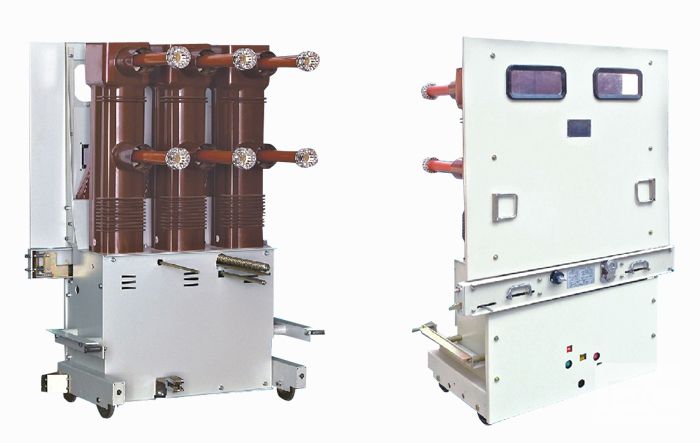

一、产品概述
适用于三相交流50Hz、40.5kV系统中，可供工矿企业、发电厂及变电站做为分合负电流、过载电流、短路电流之用，并适用于频繁操作场合。
二、结构特点
采用灭弧室在上，机构在下的整体布置的结构，利于调试。
与操作机构采用上下布置结构，有效的降低了断路器的深度、机构设计简单，输出曲线及其性能更适合40.5kV真空断路器的特点和要求。
总体部局合理、美观、简洁、体积小巧、操作灵活，具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。
三、使用环境
1、周围空气温度:上限﹢40°C，下限﹣40°C；
2、海拔:≤2000mm（若海拔增高，则额定绝缘水平相应提高）；
3、风压：不超过700pa(相当于风速34m/s)
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25°C
7、相对湿度：日平均不大于95％，月平均不大于90％；
8、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。 |
型号表：
|
ZN85-40.5KV 630/25 手车 |
|
ZN85-40.5KV 630/31.5 手车 |
|
ZN85-40.5KV 1250/25 手车 |
|
ZN85-40.5KV 1250/31.5 手车 |
|
ZN85-40.5KV 1600/25 手车 |
|
ZN85-40.5KV 1600/31.5 手车 |
|
ZN85-40.5KV 2000/20 手车 |
|
ZN85-40.5KV 2000/31.5 手车 |
|
ZN85-40.5KV 630/25 手车固封式 |
|
ZN85-40.5KV 630/31.5 手车固封式 |
|
ZN85-40.5KV 1250/25 手车固封式 |
|
ZN85-40.5KV 1250/31.5 手车固封式 |
|
ZN85-40.5KV 1600/25 手车固封式 |
|
ZN85-40.5KV 1600/31.5 手车固封式 |
主要技术参数：
|
序号 |
项目 |
单位 |
参数 |
|
1 |
额定电压 |
kV |
40.5 |
|
2 |
1min工频耐压(有效值) |
kV |
95 |
|
3 |
雷电冲击耐压(峰值) |
kV |
185 |
|
4 |
额定频率 |
Hz |
50 |
|
5 |
额定电流 |
A |
1250，1600，2000 |
|
6 |
额定短时耐受电流 |
kA |
25，31.5 |
|
7 |
额定峰值耐受电流 |
kA |
63，80 |
|
8 |
额定短路持续时间 |
S |
4 |
|
9 |
额定短路开断电流 |
kA |
25，31.5 |
|
10 |
额定短路关合电流 |
kA |
63，80 |
|
11 |
额定操作顺序 |
|
0-0.3s-C0-180-C0 |
|
12 |
开断时间 |
ms |
＜80 |
|
13 |
额定短路开断电流开断次数 |
次 |
20 |
|
14 |
单个电容器组开断电流 |
A |
630 |
|
15 |
背靠背电容器组开断电流 |
A |
400 |
|
16 |
额定操作电压 |
V |
-110/-110,220/-220 |
|
17 |
机械寿命 |
次 |
1000 | |
|
