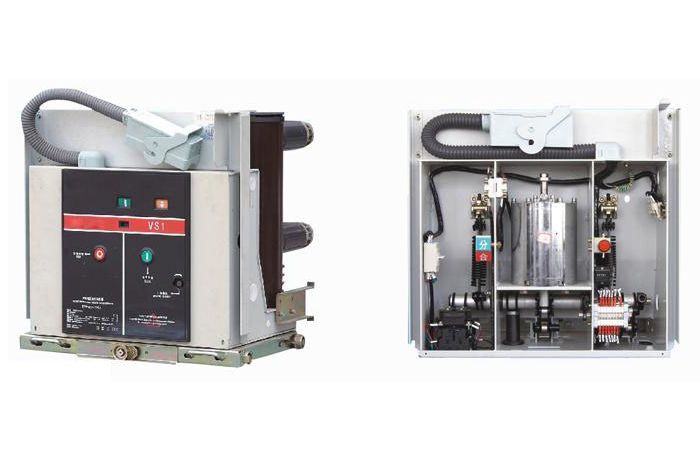

一、ZN73-12/630A-25 ZN73-12/1250A-31.5永磁机构户内高压真空断路器概述:
ZN73-12/630A-25 ZN73-12/1250A-31.5永磁机构户内高压真空断路器是我公司通过总结多年来积累的丰富的现场经验，本着安全可靠、长寿命、少维护的设计理念，凭借雄厚的技术实力自主研发的新一代高压真空断路器。永磁操动机构是一种用于高压真空断路器永磁保持，电磁控制的操作机构，是一种全新的工作原理和结构。与传统操动机构相比较，具有主要部件少,是传统断路器操作机构零部件的7%,无需机械脱扣锁扣装置，故障点少,高可靠性，使用寿命长,其中永磁操作机构寿命可达10万次以上，适于频繁操作及高可靠变电站等场所的应用。永 磁机构克服了传统弹簧机构和电磁机构的不足，同时通过永磁材料实现真空断路器分、合闸位置的保持及操作过程，从而达到高可靠性和频繁操作以及恶劣环境场所的稳定的操作。
二、ZN73-12/630A-25 ZN73-12/1250A-31.5主要性能特点：
1、提高真空断路器整体机械性能，使之能适应频繁开断和长寿命使用的要求，真空断路器的机械寿命高于10万次。
2、相比传统操动机构，无须机械脱、锁扣装置，零部件数量大为减少，工作时仅有一个运动部件，故障率极低，可实现少维护。
3、操动机构的性能与灭弧室开断、关合特性相吻合，延长真空灭弧室的使用命。
4、采用高可靠的双稳态操作机构设计。通过分、合闸控制线圈产生的电磁力控制分、合闸操作，合闸和分闸位置均采用永磁保持。5、永久磁材料与分闸、合闸控制线圈结合，解决了合闸时需要大功率能量的问题。手动分闸与电动分闸速度相同，能够可靠开断短路电流。6、具有防跳功能，设计软连接和触头辅助压簧，解决了合闸弹跳问题。7、采用智能化控制和液晶显示，能直观显示断路器各种工作状态。同时具有低电压拒合报警功能。8、交直流储能操作，停电2后小时内可做一次分、合、分操作。9、具有可靠的操作控制电路模块，可耐受雷击、电涌等严酷条件。永磁材料采用钕铁硼材料，其每一百年退磁为千分之0.5。10、该断路器具有免检修、少维护、无污染、无爆炸危险、噪音低等特点，并且适应频繁操作等苛刻的工作条件
三、使用环境条件
a、 环境温度不大于+40℃，不低于-20℃
b 、海拔高度不大于1000m；高原型海拔高度不大于3000m；
c、 空气相对湿度日平均值不大于95％，月平均湿度不大于90％，饱和蒸气压日平均值不大于2.2×10-3mPa，月平均值不大于1.8×10-3mPa，在高湿度期内温度急降时，可能凝露；
d 、地震烈度不超过8级；
e 、使用场所无滴水、火灾、爆炸、严重污秽、化学腐蚀及剧烈震动的场所。 |
一、ZN73-12/630A-25 ZN73-12/1250A-31.5户内高压真空断路器技术参数：
|
序号 |
名称 |
单位 |
数据 |
|
1 |
额定电压 |
KV |
12 |
|
2 |
额定短时工频耐受电压（1min） |
42 |
|
3 |
额定雷电冲击耐受电压（峰值） |
75 |
|
4 |
额定频率 |
Hz |
50 |
|
5 |
额定电流 |
A |
630-1250 1250-3150 1250-4000 |
|
6 |
额定短路开断电流 |
KA |
20 25 31.5 40 |
|
7 |
额定热稳定电流（有效值） |
20 25 31.5 40 |
|
8 |
额定峰值耐受电流 |
50 63 80 100 |
|
9 |
额定短路关合电流 |
50 63 80 100 |
|
10 |
额定短路持续时间 |
S |
4 |
|
11 |
二次回路工频耐受电压（1min） |
V |
2000 |
|
12 |
额定操作顺序 |
|
Off分-0.3s合分 on/off-180s-合分on/off |
|
13 |
额定单个/背对背电容器组开断电流 |
A |
630/400 |
|
14 |
分闸时间（额定电压） |
ms |
≤50 |
|
15 |
合闸时间（额定电压） |
≤75 |
|
16 |
机械寿命 |
次 |
≥50000 ≥50000 ≥50000 |
|
17 |
永磁操动机构机械寿命 |
≥100000 ≥100000 ≥100000 |
|
18 |
额定短路电流开断次数 |
30 |
|
19 |
动、静触头允许磨损累计厚度 |
mm |
3 |
|
20 |
触头开距 |
11±1* |
|
21 |
超行程 |
3.5±0.5 |
|
22 |
触头合闸弹跳时间 |
|
≤2(40KA≤3) |
|
23 |
三相分、合闸不同期性 |
≤2 |
|
24 |
平均分闸速度 |
m/s |
0.8～1.2 |
|
25 |
平均合闸速度 |
0.4～0.8 |
|
26 |
相间中心距 |
mm |
210 275 |
|
27 |
主导电回路电阻 |
μΩ |
≤45(less than 1250A)
≤40(1600～2000A) ≤30(more than 2500A) |
|
28 |
触头合闸接触压力 |
N |
2000±200(20KA) 2400±200(25KA)
3100±200(31.5KA) 4300±200(40KA |
二、永磁操动机构技术参数：
|
名称 |
项目 |
电压 |
单位 |
SXM-I |
SXM-II |
SXM-III |
|
20KA |
25KA |
31.5KA |
40KA |
|
合闸线圈 |
工作电流 |
DC220V
(85％-110％Ve) |
A |
26 |
29 |
58 |
|
电阻 |
Ω |
4.4±0.2 |
4.2±0.2 |
3.6±0.15 |
|
分闸线圈 |
工作电流 |
DC220V
(85％-110％Ve) |
A |
1.5 |
1.5 |
3 |
|
电阻 |
Ω |
120±15 |
120±15 |
60±5 |
|
交流操作 |
输入电流 |
AC220V
(65％-120％Ve) |
A |
≤0.5 | |
|
