一、产品概述

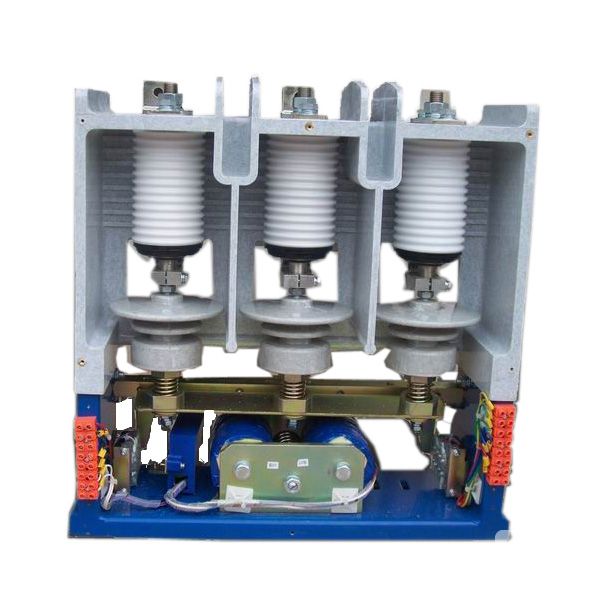

JCZ8-12户外高压真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力网络，供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜组成各种路灯控制器及工作 于油田、化工等场合。
二、工作条件
1． 海拨高度不超过2000米。
2． 环境空气温度：-25～+40℃。
3． 空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。
4． 安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。
5． 环境污染等级为3级。
6． 振动不大于30米/秒的场。
三、真空接触器,交流真空接触器安装、调整及更换天关管
1． 安装
⑴ 安装前应检查安装平面，安装面不平时用垫片调整。
⑵ 用螺钉加防松垫圈将接触器固定在安装板上。
⑶ 接好主回路进出线，将交流控制电源线接在接线端子上，并接好地线。
2． 调整
当触头参数不符合要求或更换真空开关管后需作如下调整：
⑴ 松开球面接头锁紧螺母。
⑵ 转动球面接头法兰，使触头刚刚断开(用万用表低阻档测)并反复调整，使三管保持一致。
⑶ 顺时针转动球面接头到法兰，使开距达到标准要求。
⑷ 拧紧动法兰锁紧螺母。由于结构尺寸上保证，超程不必再调整。
⒊ 更换真空开关管
当真空度下降或其他原因损坏时需更换真空开关管。
⑴ 当动静触头分开状态下，用2500V兆欧表测动静触头间绝缘电阻小于60兆欧时应更换真空开关管。
⑵ 拧松主电路与软联接线连接螺钉，脱开软联接线。
⑶ 拧下静导电板绝缘框的螺钉。
⑷ 向动端压缩触头弹簧将销钉转90度。
⑸ 将真空开关管组件取下。
⑹ 卸下球面接头组件，取下开关管。
⑺ 将待换的真空开关管按上述相反顺序安装到接触器上。拧紧锁紧螺母时，注意不使波纹管处于扭曲状态。更换开关管后要重新调节开距。
四、真空接触器,交流真空接触器使用与维修
1． 接触器的工作电压及工作电流不应超过额定值(控制回路原理图见图四、图五、)。
2． 对新换的真空开关管要事先检查其真空度。要求在10-2帕(10-4托)以上。可用工频耐压法检查：触头间距在标准要求范围内，要求耐压8KV以上(经三次试验后，不允许有击穿或连续闪络现象)。 |
JCZ8-12户外高压真空接触器技术参数：
|
型号 |
单位 |
JCZ8-12 |
|
主回路额定电压 |
KV |
12 |
12 |
12 |
12 |
|
主回路额定电流 |
A |
160 |
250 |
400 |
630 |
|
主回路接通能力 |
A/100次 |
1600 |
2500 |
4000 |
6300 |
|
主回路通断能力 |
A/25次 |
1280 |
2000 |
3200 |
5000 |
|
极限分段能力 |
A/3次 |
3200 |
3200 |
4000 |
6300 |
|
机械寿命 |
次 |
1000000 |
1000000 |
1000000 |
1000000 |
|
机械锁扣寿命 |
次 |
100000 |
100000 |
100000 |
100000 |
|
主回路工频耐压 |
KV |
32 |
32 |
32 |
32 |
|
辅助电路工频耐压 |
KV |
2.5 |
2.5 |
2.5 |
2.5 |
|
控制电路工频耐压 |
KV |
2 |
2 |
2 |
2 |
|
额定操作频率 |
次 |
300 |
300 |
300 |
300 |
|
机械锁扣操作频率 |
次 |
30 |
30 |
30 |
30 |
|
触头开距 |
mm |
4±0.5 |
4±0.5 |
4±0.5 |
4±0.5 |
|
超行程 |
mm |
≥1.2 |
≥1.2 |
≥1.2 |
≥1.2 | |
|
