一、适用范围
JCZ7—12户内高压真空接触器适用于冶金、矿山、石化、建筑等部门和厂矿企业配电系统，用来控制7.2KV、12KV及以下等级的高压电机、变压器及容性负荷等用电设备，特别适用于各种频繁操作领域。
二、工作环境条件
1海拨高度不超过2000米。
2环境空气温度：-25～+40℃。
3空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。
4安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。
5环境污染等级为3级。
6振动不大于30米/秒的场。
三、技术参数
控制电压：AC220V AC380V
额定电流：160A|250A|400A|630A
额定电压：1140V |6KV|7.2KV|10KV|12KV
极数：3极|4极|5极

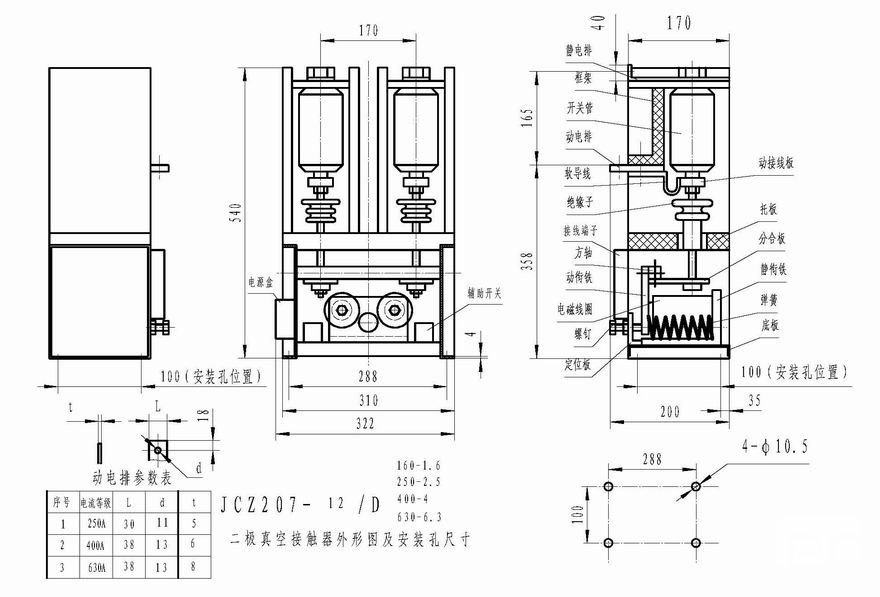

四、结构及工作原理

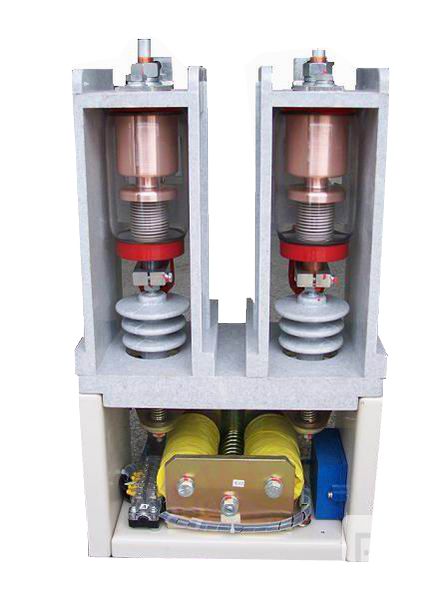

JCZ7—12户内高压真空接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动动臂和动导杆等，使真空开 关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。 |
技术参数：
|
名称 |
单位 |
数值 |
|
主
电
路 |
额定工作电压（Ue） |
kV |
7.2 |
12 |
|
额定工作电流（Ie） |
A |
160、250、400、630 |
|
额定频率（fr） |
Hz |
50~60 |
|
额定关合能力 |
A |
10Ie |
|
额定开断能力 |
A |
8Ie |
|
额定短时耐受电流 |
A |
10Ie |
|
额定峰值耐受电流 |
A |
25Ie |
|
额定短路持续时间 |
s |
4 |
|
工频耐受电压 |
相对地 |
kV |
32 |
42 |
|
真空断口 |
kV |
32 |
42 |
|
雷电冲击耐受电压 |
kV |
60 |
75 |
|
控制
电路 |
额定电压（Us） |
V |
AC或DC.110/220 |
|
额定功率（Ps）电保持 |
VA |
≤1000/100(吸合/保持) |
|
辅助电路 |
形式 |
|
3a+2b |
|
额定值 |
|
AC380V/10A,DC380V/2A |
|
控制电路、辅助电路对工频耐受电压 |
kV |
2 |
|
额定操作频率 |
长期 |
次/h |
300 |
|
短期 |
次/h |
600 |
|
机械寿命 |
万次 |
100 |
|
电寿命 |
万次 |
25（AC-3） |
|
机械
特性 |
合闸时间 |
ms |
≤200 |
|
固有分闸时间 |
ms |
≤160 |
|
三相不同期 |
ms |
≤3 |
|
合闸弹跳 |
ms |
≤15 |
|
注：额定控制电压亦可按用户需要定制。 | |
|
