一、适用范围
JZC5—12户外高压真空接触器适用于交流50-60Hz主回路额定工作电压为7.2kV、12kV，额定电流为630A以下的电力网络中供远距离接通和分断及频繁起动和控制交流电动机用，较适宜和熔断器与各种保护装置组成替代真空断路器。
二、JZC5—12户外高压真空接触器使用环境条件
1、周围空气温度不高于+40℃，不低于-10℃。
2 、安装地点的海拔高度不超过2000米。
3 、空气相对湿度最湿月的月平均最大相对湿度为90℃的平均最低温度为25℃并考虑到因湿度变化发生的产品表面上的凝露。
4 、无明显摇动和冲击振动的场合。
5 、在无爆炸危险的场所中且场所中无足以腐蚀绝缘的气体与尘埃包括导电尘埃。
6 、无雨雪侵袭的场所。
三、JZC5—12户外高压真空接触器结构及工作原理

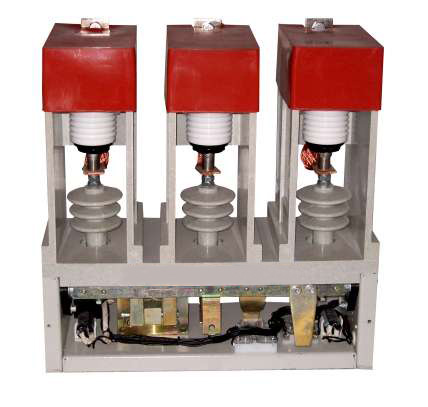

1、户外高压真空接触器由绝缘隔电框架、金属底座、传动拐臂、电磁系统、辅助开关和真空灭弧室等部件组成。当电磁线圈通过控制电压时衔铁带动拐臂转动使真空灭弧室内主触头接通电磁线圈断电后由于分闸弹簧作用使主触头分断。
2、真空灭弧室由上封盖、下封盖、金属波纹管和陶瓷管等组成，该真空灭弧室，外壳采用95瓷绝缘材料制成波纹式的瓷管，它具有爬电距离大、机械强度高、耐热和耐冲击的特点。真空
灭弧室内封装一对动静触头触头材料采用耐磨且低截流值的Cu-W-Wc，这样在满足开断性能的条件下，减小开断过程中由于截流引起的过电压提高了真空灭弧室的使用电寿命。当金属波
纹管轴向运动时带动动触头做分合闸动作。
3 、电磁系统考虑实际吸力特性与反力特性良好配合，以及发挥接触器运行时噪音低、节电的优点，采用直流双线圈由起动和维持两绕组组成，通过辅助开关切换，为了便于用户进行交流电源
操作接触器带有桥式整流装置。
4 、机械锁扣：当闭合线圈通电时，接触器闭合，机械锁扣锁住当脱扣线圈通电时，机械锁扣脱扣，接触器释放，脱扣线圈在热态时，其电压 在Ue85%-110%范围内使接触器可靠释放。
四、JZC5—12户外高压真空接触器使用和维护
1、接触器主回路及控制回路的工作电压、电流应符合规定的 额定值，以免造成接触器损坏。
2、对新换的真空灭弧室，7.2kV规格的应能承受23kV 1min的工耐压试验，12kV规格的应能承受42kV 1min的工频耐压试验。(经三次试验后不允许有击穿或连续闪络现象)
3、 对在使用中的接触器真空灭弧室要定期检查,（用工频耐压法），7.2kV的真空管耐压应大于15kV，12kV的真空管耐压应大于25kV。
4、每年要一次例行检查和清洁工作。
5、操作10万次后要进行维护。 |
技术参数表 ：
|
名称 |
单位 |
数值 |
|
主
电
路 |
额定工作电压（Ue） |
kV |
7.2 |
12 |
|
额定工作电流（Ie） |
A |
160、250、400、630 |
|
额定频率（fr） |
Hz |
50~60 |
|
额定关合能力 |
A |
10Ie |
|
额定开断能力 |
A |
8Ie |
|
额定短时耐受电流 |
A |
10Ie |
|
额定峰值耐受电流 |
A |
25Ie |
|
额定短路持续时间 |
s |
4 |
|
工频耐受电压 |
相对地 |
kV |
32 |
42 |
|
真空断口 |
kV |
32 |
42 |
|
雷电冲击耐受电压 |
kV |
60 |
75 |
|
控制电路 |
额定电压（Us） |
V |
AC或DC.110/220 |
|
额定功率（Ps）电保持 |
VA |
≤1000/100(吸合/保持) |
|
辅助电路
|
形式 |
|
3a+2b |
|
额定值 |
|
AC380V/10A,DC380V/2A |
|
控制电路、辅助电路对工频耐受电压 |
kV |
2 |
|
额定操作频率 |
长期 |
次/h |
300 |
|
短期 |
次/h |
600 |
|
机械寿命 |
万次 |
100 |
|
电寿命 |
万次 |
25（AC-3）,10(AC-4) |
|
机械
特性
|
合闸时间 |
ms |
≤200 |
|
固有分闸时间 |
ms |
≤160 |
|
三相不同期 |
ms |
≤3 |
|
合闸弹跳 |
ms |
≤10 |
|
注：额定控制电压亦可按用户需要定制。 | |
|
