一、产品概述

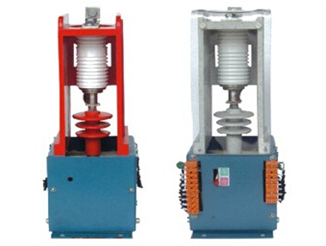

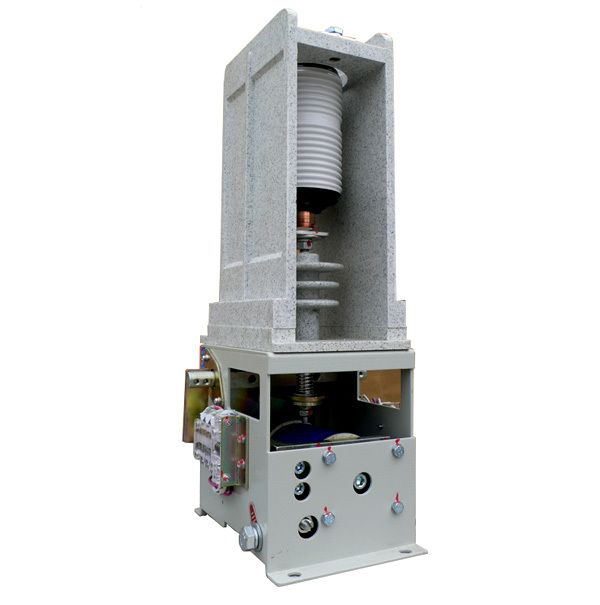

JCZ1-40.5/400户外高压真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力网络，供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作 于油田、化工等场合。
二、户外高压真空接触器工作条件
1． 海拨高度不超过2000米。
2． 环境空气温度：-25～+40℃。
3． 空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。
4． 安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。
5． 环境污染等级为3级。
6． 振动不大于30米/秒的场。
三、结构及工作原理
JCZ1-40.5/400户外高压真空接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。
真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动动臂和动导杆等，使真空开 关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。
电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。
辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。
四、安装、调整及更换天关管
1． 安装
⑴ 安装前应检查安装平面，安装面不平时用垫片调整。
⑵ 用螺钉加防松垫圈将接触器固定在安装板上。
⑶ 接好主回路进出线，将交流控制电源线接在接线端子上，并接好地线。
2． 调整
当触头参数不符合要求或更换真空开关管后需作如下调整：
⑴ 松开球面接头锁紧螺母。
⑵ 转动球面接头法兰，使触头刚刚断开(用万用表低阻档测)并反复调整，使三
管保持一致。
⑶ 顺时针转动球面接头到法兰，使开距达到标准要求。
⑷ 拧紧动法兰锁紧螺母。由于结构尺寸上保证，超程不必再调整。
⒊ 更换真空开关管
当真空度下降或其他原因损坏时需更换真空开关管。
⑴ 当动静触头分开状态下，用2500V兆欧表测动静触头间绝缘电阻小于60兆欧时
应更换真空开关管。
⑵ 拧松主电路与软联接线连接螺钉，脱开软联接线。
⑶ 拧下静导电板绝缘框的螺钉。
⑷ 向动端压缩触头弹簧将销钉转90度。
⑸ 将真空开关管组件取下。
⑹ 卸下球面接头组件，取下开关管。
⑺ 将待换的真空开关管按上述相反顺序安装到接触器上。拧紧锁紧螺母时，注意不
使波纹管处于扭曲状态。更换开关管后要重新调节开距。
五、户外高压真空接触器使用与维修
1． 接触器的工作电压及工作电流不应超过额定值(控制回路原理图见图四、图五、)。
2． 对新换的真空开关管要事先检查其真空度。要求在10-2帕(10-4托)以上。可用工频耐压法检查：触头间距在标准要求范围内，要求耐压8KV以上(经三次试验后，不允许有击穿或连续闪络现象)。
3． 平时建议用2500V兆欧表检查。当绝缘电阻小于100M 时应加强监视。小于60M时应更换真空开管。检查时应区分陶瓷表面受潮或其他原因引起的绝缘下降。
4． 在小负荷感性负载使用真空接触器时，建议配用RC阻容吸收盒，接入接触器主电路负载侧。
5． 凡属下列情况之一时应对接触器作全面检查和调整。
⑴ 每年一次例行检查和清洁工作。
⑵ 动作一万次以后。
⑶ 真空开关管损坏后。
六、检查及调整内容
⑴ 真空开关管真空度。可用工频试验法。
⑵ 辅助触头触点接触情况。接触不良要调换新触头或以维修。
⑶ 检查开距及三管同步。
⑷ 所有螺钉螺母有否松动。活动部位有否卡住现象。
⑸ 绝缘耐压程度检查，用测试仪或2500V兆欧表。 |
技术参数表：
|
名称 |
单位 |
数值 |
|
主
电
路 |
额定工作电压（Ue） |
kV |
7.2 |
12 |
|
额定工作电流（Ie） |
A |
160、250、400、630 |
|
额定频率（fr） |
Hz |
50~60 |
|
额定关合能力 |
A |
10Ie（AC-4） |
|
额定开断能力 |
A |
8Ie（AC-4） |
|
额定短时耐受电流 |
A |
10Ie |
|
额定峰值耐受电流 |
A |
25Ie |
|
额定短路持续时间 |
s |
4 |
|
工频耐受电压 |
进线端相对地 |
kV |
32 |
42 |
|
真空断口 |
kV |
32 |
42 |
|
雷电冲击耐受电压 |
kV |
60 |
75 |
|
控制电路 |
额定电压（Us） |
V |
AC或DC.110/220 |
|
额定功率（Ps）电保持 |
VA |
≤1000/100(吸合/保持) |
|
辅助电路 |
形式 |
|
3a+2b |
|
额定值 |
|
AC380V/10A,DC380V/2A |
|
控制电路、辅助电路对工频耐受电压 |
kV |
2 |
|
额定操作频率 |
长期 |
次/h |
300 |
|
短期 |
次/h |
600 |
|
机械寿命 |
万次 |
100 |
|
电寿命 |
万次 |
25（AC-3）,10(AC-4) |
|
机械
特性 |
合闸时间 |
ms |
≤200 |
|
固有分闸时间 |
ms |
≤160 |
|
合闸弹跳 |
ms |
≤10 |
|
注：额定控制电压亦可按用户需要定制。 | |
|
