一、产品概述
本公司设计生产的系列中手车车架中装有丝杠螺母推进机构，可轻松移动手车，并防止误操作而损坏推进结构；适用于KYN61-40.5铠装移开式金属封闭开关设备中用于三相交流50Hz、40.5KV单母线分段电力系统，手车配置不同的一次元器件，可分别具有母线联络，电能测量、电力设备过载或短路时作为保护功能单元。产品满足GB/T11022-1999《高压开关设备通用技术备件》的相关规定。根据手车的选用配置方案，可具有可靠的位置和联锁功能。
二、使用环境
1、 周围空气温度：不超过40℃；日平均温度不超过35℃；最低周围空气温度为－2℃。
2、 空气相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压日平均值不大于2.2kPa；月平均值不大于1.8kPa；
3、 海拔高度：不超过1000m；
4、 周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；
5、 来自开关设备和控制设备外部的振动或地动是可以忽略的；
6、 在二次系统中感应电磁干扰的幅值不超过1.6kV。 |

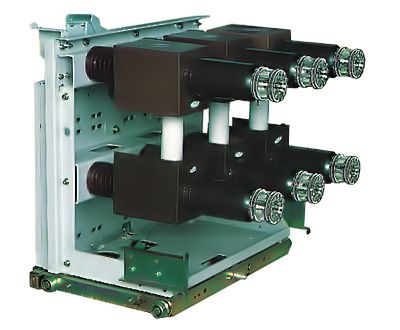

RDQ熔断器手车 技术参数
1.额定参数：
|
序号 |
名称 |
单位 |
数据 |
|
1 |
额定电压 |
KV |
40.5 |
|
2 |
绝缘水平 |
1min工频耐受电压 |
KV |
95 |
|
雷电冲击耐受电压 |
185 |
|
3 |
额定频率 |
KV |
50 |
2.电磁闭锁回路额定参数：
|
额定电流(V)AC/DC |
功率(VA/W) |
|
110 |
4.8 |
|
220 |
4.8 | |
|
