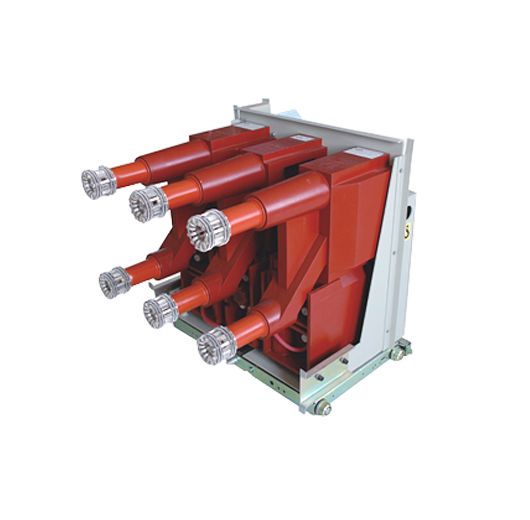

计量手车 本计量手车由一次接线延伸式电流互感器、熔断器和电压互感器组成。
1.2 本计量手车结构加高240mm，其装配尺寸适用于800mm或1000mm柜宽的中置式手车柜，一次相间距210mm或275mm，上下动触头间距275mm，与VS1（或VD4）断路器手车一致。
1.3 本计量手车有两种结构方案
1.3.1 JGJCⅡ-12为2CT 2PT方案：其中2台电流互感器LZZBJP-12，一台是连体绝缘支柱与触臂熔断器支架；采用“V”形接法，电压互感器与其保护熔断器另装为一体，熔断器内置，不占用空间，安全可靠，容易更换。
1.3. 2 JGJCⅢ-12为2CT 2PT方案：其中3台电流互感器LZZBJP-12；3台电压互感器JDZX10-10的（Ⅰ）、（Ⅱ）、（Ⅲ）型，采用“Y”形接法，该电压互感器除具有1.3.1的优点外，还具有剩余电压绕组，可供三项电压对称监护用。
1.4 计量手车内装有电磁锁，可以防止误操作；手车底盘备有接地铜排。
1.5 计量手车内可配置S8、S9辅助开关，可按用户要求提供三开两闭、四开一闭、五常开等结构形式。
1.6 用户有特殊要求，请与本厂联系. |
LC-12计量手车型号：
|
JLC-12/630A |
|
JLC-12//1250A | |
|
