一、产品概述

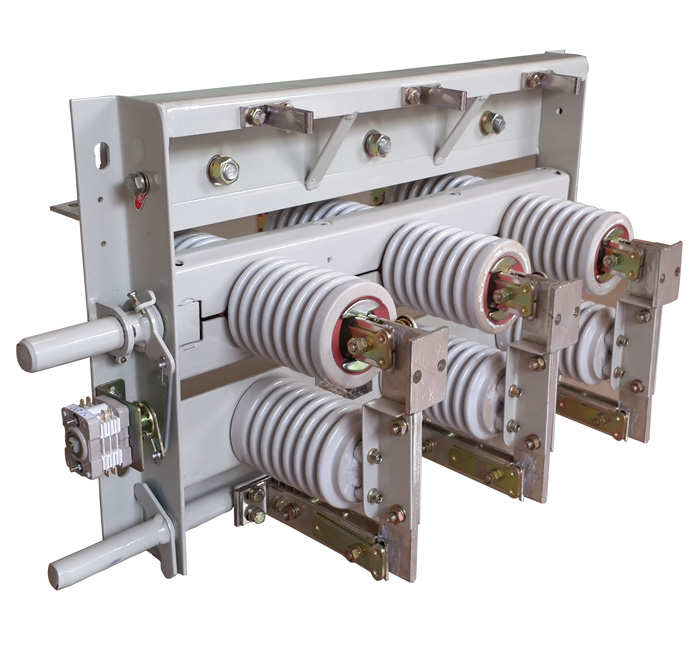

GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压12kV交流50Hz及以下户内系统中，作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。
二、户内高压隔离开关产品特点
1.在电气设备检修时，提供一个电气间隔，并且是一个明显可见的断开点，用以保障维护人员的人身安全。
2.隔离开关不能带负荷操作：不能带额定负荷或大负荷操作，不能分、合负荷电流和短路电流，但是有灭弧室的可以带小负荷及空载线路操作。
3.一般送电操作时：先合隔离开关，后合断路器或负荷类开关，断电操作时：先断开断路器或负荷类开关，后断开隔离开关。
4.选用时和其它的电气设备相同，其额定电压、额定电流、动稳定电流、热稳定电流等都必须符合使用场合的需要。
隔离开关的作用是断开无负荷电流的电路.使所检修的设备与电源有明显的断开点，以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
三、使用环境条件
海拔高度不超过1000m;
周围空气温度：上限+40℃ 下限-10℃
相对湿度：日平均值不大于95%,月平均值不大于90%
地震烈度不超过8度；
无严重粉尘、化学腐蚀性和爆炸性物质的场所。
无经常性剧烈振动的场所。 |
GN30-12 GN30-12D隔离开关参数表：
| 产品型号 |
GN30-12/400-12.5 |
GN30-12/630-20 |
GN30-12/1000-31.5 |
GN30-12/1250-31.5 |
GN30-12/1600-3150 |
GN30-12/2000A |
GN30-12/4000A |
| GN30-12D/400-12.5 |
GN30-12D/630-20 |
GN30-1 ZD/1000-31.5 |
GN30-12D/1250-31.5 |
GN30-12D/1600-3150 |
GN30-12D/2000A |
GN30-12D/4000A |
| 额定电压(KV) |
l2 |
| 额定电流(A) |
400 |
630 |
1000 |
1250 |
1600-3150 |
2000 |
4000 |
| 额定短时耐受电流（KA） |
1 2.5 |
20 |
31.5 |
40 |
- |
- |
| 额定短路持续时间（S） |
4 |
| 额定峰值耐受电流（KA） |
3 1 .5 |
50 |
80 |
100 |
- |
- |
| 额定绝缘水平 |
1min工作耐受电压（KV) |
极间、极对地 42 断口 49 |
| 雷电冲击耐受电压(KV) |
极间、极对地 75 断口 85 | |
|
