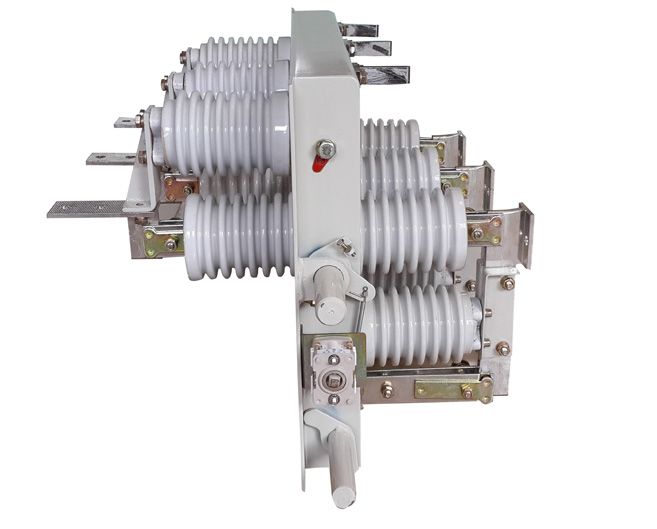

GN30-24 GN30-24D型高压户内隔离开关

一、产品介绍
GN30-24 GN30-24D型旋转式户内高压隔离开关是一种旋转接触刀式的新型隔离开关，主要结构是在三相共底架的上，下两个平面上，固定两组绝缘子及触头，通过旋转转触刀。从而实现开关的合闸与分闸。GN30-12D型开关是在GN30-24型开关基础上增加带接地刀的形式，可满足不同电力系统的需求。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用额定电压24千伏交流50赫兹及以下户内电力系统中，作为在有电压无负载情况下，分合电路之用，可与高压开关柜配套使用，也可以单独使用。

二、使用环境条件
海拔高度不超过1000m;
周围空气温度：上限+40℃ 下限-10℃
相对湿度：日平均值不大于95%,月平均值不大于90%
地震烈度不超过8度；
无严重粉尘、化学腐蚀性和爆炸性物质的场所。
无经常性剧烈振动的场所。

GN30-24 GN30-24D型高压户内隔离开关型号参数：

产品型号		GN30-24/630A	GN30-24/1000A	GN30-24/1250A
		GN30-24D/630A	GN30-24D/1000A	GN30-24D/1250
额定电压(KV)		24
额定电流(A)		630	1000	1250
额定短时耐受电流（KA）		20		31.5
额定短路持续时间（S）		4
额定峰值耐受电流（KA）		50		80
额定绝缘水平	1min工作耐受电压（KV)	75
	雷电冲击耐受电压(KV)	42
