一、产品介绍

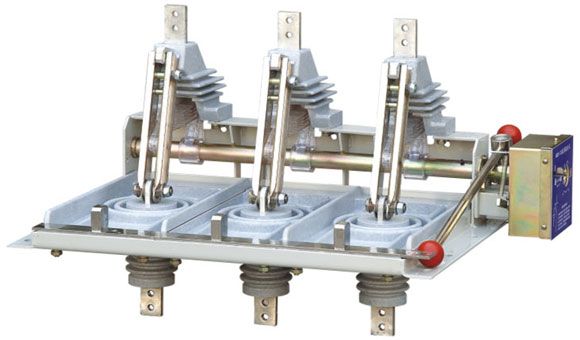

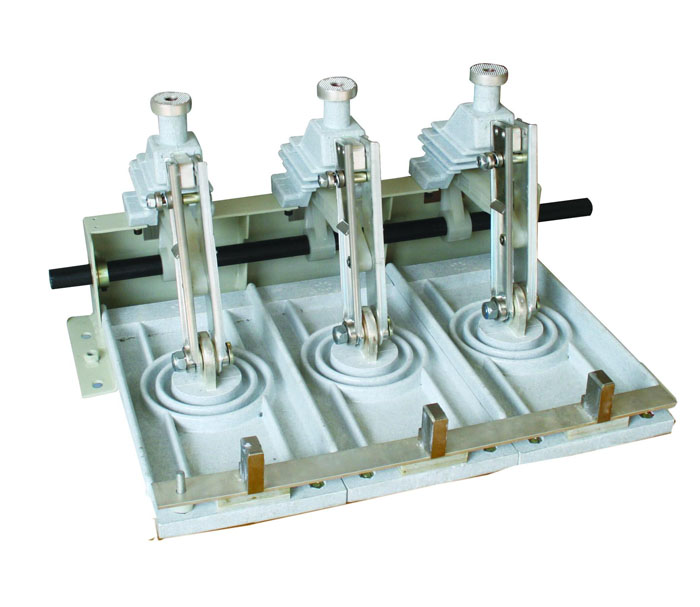

GN38-12高压隔离开关，本高压隔离开关具有三工位结构，结构新颖，全绝缘底板，配有同轴锁定机构和完善机械联锁，外形紧凑小巧，是紧凑型厢式开关柜、环网柜的最佳选配元件。符合标准：GB1985-89（交流高压隔离开关和接地开关），IEC129-84（交流隔离开关和接地开关）。
二、GN38-12高压隔离开关结构特点：
1.采用母线穿墙式整块绝缘底板，使得开关柜母线室与断路器室完全隔离开。
2.配有异轴手动一体化操作机构，既保证隔离开关机械性能，也降低了操作高度方便操作。
3.单断点三工位结构，保证开关动作可靠性。
4.配有完善机械联锁装置。
5.“同轴”是指传动主轴和操作机构轴是同一根轴
6.“异轴”是指传动主轴与操作机构轴是二根轴，中间用连杆或齿轮传动
7.“一体化机构”是指隔离开关与操作机构已组成一体，其外形尺寸，安装方式，性能指标在产品出厂前进行精心调试。
三、GN38-12高压隔离开关安装和调试：
开箱后，应检查产品有无破损和锈蚀，产品铭牌，合格证是否与订货单相符，装箱清单是否与实物相符，完好无损。清理表面灰尘和污垢。
检查开关各主要连结部位的螺钉是否松动，如有上述情况，应进行旋紧调整。对机械磨擦部位涂以工业凡士林油。按高压柜，环网柜的位置需要进行安装，注意开关分闸时带电部分与对地的绝缘距离大于125cm.开关安装好以后应无负荷操作3-5次，检查分，合，接地标识是否和相应的操作益吻合，操作时不行有卡住等非正常现象。动，静触头接触压紧弹簧的压力出厂时已调好，用户不必再调整。开关与母线的连接处，接触必须良好，固定可靠。
四、GN38-12高压隔离开关使用与维修
开关的分，合，接地的位置确定及锁定，机械联锁动作，各位置标识均由操作机构完成。操作前必须检查其机构是否安全可靠。先将面板上的扳手向操作轴方向拨动，然后松开，将手柄插入，按面板上的指示箭头方向旋转，操作到位后，面板上的扳手自动加到原位，再次操作只要重复上面的动作即可。
操作机构在出厂时其内部的配合滑动部位均涂以润滑油脂，如用户使用时发现操作有阻滞现象，可将前盖打开，在滑动部位加涂润滑油脂。
开关检修不带电进行，不允许带负荷拉闸。检修中应对绝缘底座及绝缘支座的固定螺钉，动触刀的弹簧压紧情况，绝缘拉杆与绝缘拐臂连结销上的轴用挡圈，绝缘拉杆与动触刀的连结销上的开口进行仔细检查，如有异常须及时调整检修。
检修中发现静触头及动触刀的接触位置，有灼损，发黑现象时不得使用锉刀锉低触点，只可用砂纸砂光，然后涂以工业凡士林油脂。检修中应注意观察动触刀压紧弹簧的变形情况，如有变形等情况须及时调整或更换。 |
开关参数表
|
项目/型号规格/数据 |
额定电压(kV) |
额定电流(A) |
4s额定短时耐受电流(kA) |
额定峰值耐受电流(kA) |
额定绝缘水平(kV) |
|
1min工频耐受电压(kV) |
雷电冲击耐受电压(kV) |
|
GN38-12/630 |
12 |
630 |
20 |
50 |
极间、极对地42断口48 |
极间、极对地75断口85 |
|
GN38-12D/630 |
12 |
630 |
20 |
50 |
|
GN38-12/1250 |
12 |
1250 |
31.5 |
80 |
|
GN38-12D/1250 |
12 |
1250 |
31.5 |
80 |
|
GN38-12/1600 |
12 |
1600 |
31.5 |
80 |
|
GN38-12D/1600 |
12 |
1600 |
31.5 |
80 |
|
|
