一、产品概述

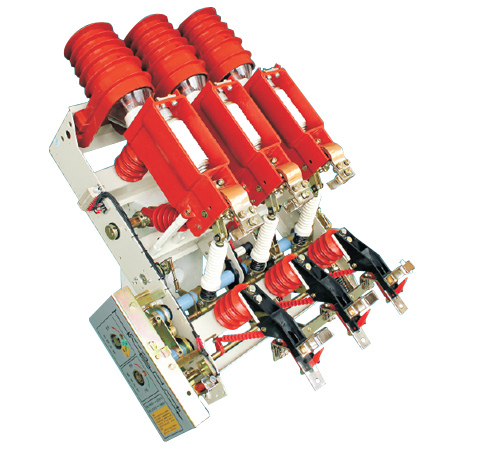

FZRN25-12D FZN25-12D FZN25-12户内高压真空负荷开关和FZRN25-12D FZN25-12D FZN25-12型户内高压真空负荷开关--熔断器组合电器是三相交流50HZ、12KV配电系统的控制和保护装置，产品无油、无毒、无燃火与爆炸危险，广泛使用于矿工企业及城市大楼配电站等场所。后者对变压器等电气设备的保护作用比断路器更可靠，特别适用于环网、双辐射供电单元和箱式变电站。
FZRN25-12D FZN25-12D FZN25-12户内高压真空负荷开关（以下简称负荷开关）是三相交流50HZ、额定定电压12KV的户内装置，适用于工矿企业配电所及变电站等场所，作为电气设施的保护和控制，用于分合负荷电流、闭环电流、空载变压器和电缆充电电流。它具有关合短路电流能力的接地开关。其操作机构可手动和电动，便于实现电力系统的三遥控要求。
FZRN25-12D FZN25-12D FZN25-12户内高压真空负荷开关--熔断器组合电器（以下简称负荷开关）是三相交流50HZ、额定定电压12KV的户内装置，适用于工矿企业配电所及变电站等场所，作为电气设施的保护和控制，用于分合负荷电流、闭环电流、空载变压器和电缆充电电流。它具有关合短路电流能力的接地开关。其操作机构可手动和电动，便于实现电力系统的三遥控要求。
负荷开关符合GB3804标准、组合电器符合GB16926标准。
二、使用环境:
1、周围空气温度:上限+40℃下限-25℃（允许在30°C时储运），24h内其平均值不高于﹢35°C ；
2、海拔高度1000m以下 ；
3、相对湿度旧平均值不大于95%，月平均值不大于90%；
4、环境条件：周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染；
5、无经常性的剧烈震动；
6、污秽等级：Ⅱ级；
7、地震烈度：不超过8度。 |
开关参数表：
|
序号 |
项目 |
单位 |
数据 |
|
负荷开关 |
组合电器 |
|
1 |
额定电压 |
KV |
12 |
|
2 |
额定电流 |
A |
630/800 |
125 |
|
3 |
额定有功负荷开断电流，额定闭环开断电流 |
A |
630/800 |
125 |
|
4 |
额定时耐受电流（2S） |
KA |
20 |
|
5 |
额定短路关合电流、额定峰值耐压电流 |
KV |
50 |
|
6 |
额定电缆充电开断电流 |
A |
25 |
|
7 |
额定开断空载电流 |
KVA |
1600 |
1600 |
|
8 |
额定开断交接电流 |
A |
- |
2000 |
|
9 |
熔断器额定短路开断电流 |
KA |
- |
31.5 |
|
10 |
机械寿命 |
次 |
2000 |
2000 |
|
11 |
全开断时间 |
MS |
不大于1000 |
|
12 |
过负载开断能力 |
A |
5000 |
|
13 |
额定绝缘水平 |
工频耐压相间、对地/隔离断口 |
KV |
对地及相间42;隔离断口48 |
|
雷电冲击耐受压相对、对地/隔离断口 |
对了及相间75;隔离断口85 | |
|
