一、产品概述

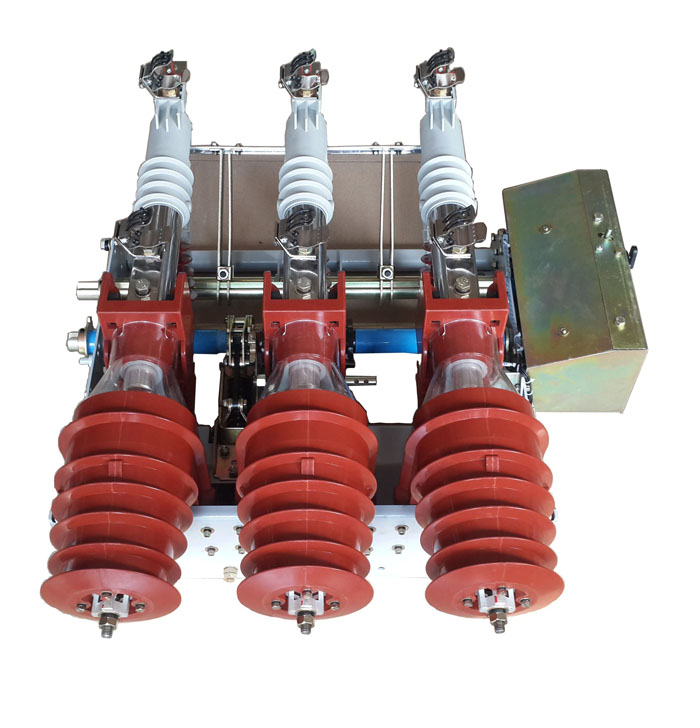

1.FKRN11-12D/FKN11-12D/FKN11-12压气式负荷开关-熔断器组合电器，是我公司针对城网改造，选取压气式负荷开关的突出优点，及结构简单、参数高，无需更换灭弧管，安全可靠、价格适中等特点。
2. FKRN11-12D/FKN11-12D/FKN11-12压气式负荷开关采用压气式灭弧原理，分断时靠导电筒与固定活塞相对运动产生压缩缩气体，并通过特殊设计的喷口形成高速气流将电弧熄灭。负荷开关还可与熔断器配合构成组合电器。当通过过电流时，一相熔断，撞针打出通过脱扣机构，可使负荷开关三相同时分闸。
3. FKRN11-12D/FKN11-12D/FKN11-12压气式负荷开关集隔离开关、负荷开关、接地开关于一体，分断时有可见的断口，接地开关与负荷开关间通过缺口圆盘实现联锁，从结构上保证其不可能出现误操作。系列户内交流压气式负荷开关及其组合电器是三相交流电压10KV及频率50Hz的户内高压开关设备。用于环网供电或双电源辐射供电系统中，作为电能的控制和保护装置，亦适用于箱式变电站中。
二、常工作环境
1,周围空气温度：上限 40 ℃,下限-25 ℃ 。
2,海拔高度为1000m及以下。
3,相对湿度：月平均值不大于90%,日平均值不大于95%。
4,周围空气应不受腐蚀性或可燃气体及水蒸气体等明显污染。
5,无经常性剧烈运动。
6,耐污秽等级：Ⅱ级。
如使用条件超过上述规定,由用户与制造厂商协商确定。 |
一、FKN11-12型压气式负荷开关技术参数性能
|
序号 |
项目 |
单位 |
FN11-12D/630-20 |
FN11-12D.R/100-31.5 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定频率 |
Hz |
50 |
|
3 |
额定电流 |
A |
630 |
100 |
|
4 |
雷电冲击耐受电压 |
kV |
对地及相间75,隔离断85 |
|
5 |
1min工频耐受电压 |
kV |
对地及相间42,隔离断48 |
|
6 |
额定热稳定电流 |
kA |
20（4S） |
|
7 |
额定动稳定电流 |
kA |
50 |
|
8 |
额定关合电流（峰值） |
kA |
50 |
|
|
9 |
额定短路开断电流 |
kA |
|
31.5 |
|
10 |
额定转移电流 |
kA |
|
1.5 |
|
11 |
最大开断电流（参考值） |
kA |
1.8 |
|
12 |
开断空载变压器容量 |
Kva |
1250 |
|
13 |
额定电缆充电电流 |
A |
10 |
|
14 |
额定有功负载电流开断次数 |
次 |
>100 |
|
15 |
撞击器触发负载开关分闸时间 |
S |
|
>0.06 |
|
16 |
接地开关热稳定电流 |
kA |
20（2S） |
20（2S） |
|
17 |
接地开关热稳定电流（峰值） |
kA |
50 |
50 |
|
18 |
电动机操作电源电压 |
V |
AC220,DC48 |
二、FKN11-12型压气式负荷开关机械特征参数
|
序号 |
项目 |
单位 |
FN11-12D/630-20 |
FN11-12D.R/100-31.5 |
|
1 |
辅助触头开距 |
mm |
>155 |
|
2 |
三相分,合闸同期性 |
ms |
<3 |
|
3 |
刚分速度 |
m/s |
>2.8 |
2.80 0.4 |
|
4 |
刚合速度 |
m/s |
>3.8 |
|
5 |
接地开关断口距离 |
mm |
145 ± 5 |
|
6 |
主回路电阻 |
μΩ |
<120 |
<300 |
|
7 |
最大操作力距 |
N.m |
<160 |
<180 |
三、FKN11-12型压气式负荷开关主要技术参数
|
序号 |
型 号 |
熔断额定电流（A） |
配用变压器容量（kVA） |
|
英国型号 |
国标型号 |
|
1 |
SDLAJ-12 |
XPNT□-12 |
16 |
100,125,160 |
|
2 |
20 |
200 |
|
3 |
25 |
250 |
|
4 |
31.5 |
315 |
|
5 |
40 |
400 |
|
6 |
SFLAJ-12 |
50 |
500 |
|
7 |
63 |
630,800 |
|
8 |
80 |
1000 |
|
9 |
SSLAJ-12 |
100 |
1250 |
|
10 |
SKLAJ-12 |
125 |
1600 | |
|
