一、产品概述

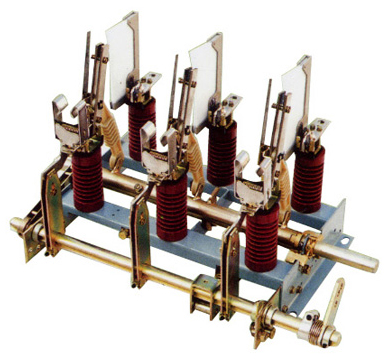

FN7-12DR 型交流高压负荷开关（以下简称负荷开关）是一种新型产气式户内高压负荷开关，适用于交流50HZ，额定电压12KV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。
FN7(C)-12型系列高压负荷及熔断器组合电器是在FN7-12系列高压负荷开关的基础上，增加侧面操作机构、使得安装更加简捷方便，能够满足广大用户的不同要求。
二、正常工作环境
1、周围空气温度 不高于 +40oC 不低于-25oC；
2、海拔不超过1000米；
3、相对湿度，日平均值不大于95%，月平均值不大于90%；
4、周围空气应不受腐蚀性、可燃性气体及水蒸汽体等明显污染；
5、无经常性的剧烈运动； |
一、FN7-12系列户内高压负荷开关型号参数表：
|
类别 |
全型号 |
DS
接地开关在线端 |
DK
接地开关在线端 |
L
联锁装置 |
R
熔断器 |
RA
撞击式熔断器 |
F
电动分闸装置 |
|
无脱扣器 |
FN7-12 |
— |
— |
— |
— |
— |
— |
|
FN7-12DSL |
△ |
— |
△ |
— |
— |
— |
|
FN7-12DXL |
— |
△ |
△ |
— |
— |
— |
|
FN7-12R |
— |
— |
— |
△ |
— |
— |
|
FN7-12DSLR |
△ |
— |
△ |
△ |
— |
— |
|
FN7-12DXLR |
— |
△ |
△ |
△ |
— |
— |
二、额定参数 ：
|
额定电压(KV) |
最高电压（KV） |
额定电流（A） |
1min 工频耐压（KV） |
4S热稳定电流(有效值)(KA) |
动稳定电流(峰值)(KA) |
短路关合电流(KA) |
额定开断电流（A） |
额定转移电流（A） |
|
12 |
12 |
400 |
42/48 |
12.5 |
31.5 |
31.5 |
400 |
1000 |
|
630 |
42/48 |
20 |
50 |
50 |
630 |
1000 | |
|
