一、产品概述 FZRN21-12D FZN21-12D FZN21-12户内高压真空负荷开关三相交流50Hz的户内高压开关设备,适合于额定电压为12kV的配电系统中。开关具关合、承载、开断负荷及过负荷电流的能力;亦可开断、关合空载长线、空载变压器及电容器。
FZRN21-12D FZN21-12D FZN21-12户内高压真空负荷开关户内高压真空负荷开关——熔断器组合电器,是该负荷开关与熔断器组合而成,除具有上述功能外还具有保护功能。配装具有关合短路电流能力的接地开关。操动机构可手动和电动,便于实现电力系统的遥控要求。

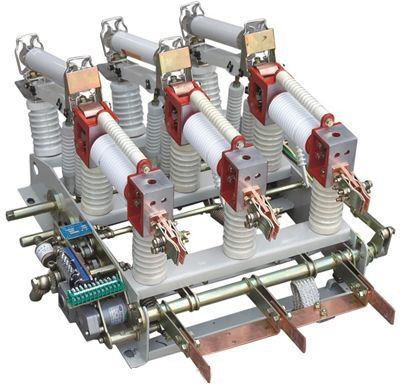

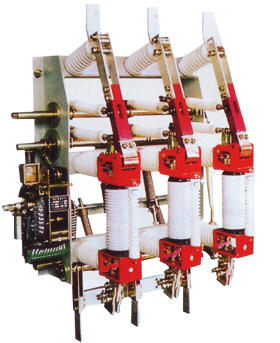

![FZRN21-12D、FZN21-12D、FZN21-12户内高压真空负荷开关](/download/20140913114717311.jpg) 在中国市场,负荷开关已渐渐取代断路器而得到广泛使用。与断路器相比,负荷开关不仅价格便宜,操作简单,故障反应更快,对保护变压器有效,符合开关已受到广大城乡用户青睐,越来越受到人们的重视和欢迎。
二、正常使用环境 a、海拔不超过1000米; b、周围空气温度 上限 +40°C 下限-40°C; c、相对湿度:日平均值不大于95%,月平均值不大于90%; d、水蒸汽压力:日平均值不超过2.2Pa;月平均值不超过1.8Pa; e、无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

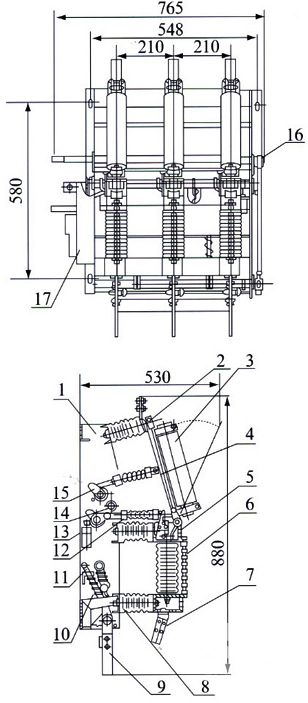

三、结构性能 FZRN21-12D FZN21-12D FZN21-12户内高压真空负荷开关及组合电器主要有框架。隔离开关(或熔断器充当隔离开关)。真空灭弧室、接地开关、操作机构等组成。

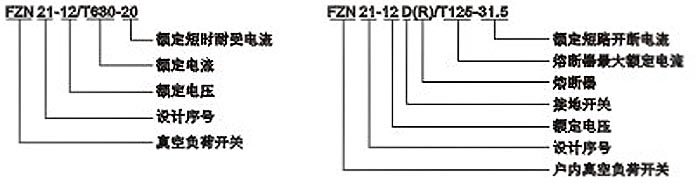

![FZRN21-12D、FZN21-12D、FZN21-12户内高压真空负荷开关](/download/20140913114809849.jpg) ![FZRN21-12D、FZN21-12D、FZN21-12户内高压真空负荷开关](/download/20140913114829259.jpg) 产品结构紧凑、体积小、寿命长、关合开断能力强、操作维护简便,真空开关配有电操作机构和储能弹簧,可实现快速合分操作。隔离开关、真空开关、接地开关之间互相连锁,以防止误操作。
|
负荷开关的技术参数表:
序号 |
项目 |
单位 |
数值 |
FZN21 |
FZRN21 |
1 |
额定电压 |
KV |
12 |
12 |
2 |
额定电流 |
A |
630 |
125 |
3 |
额定短路关合电流 |
KA |
50 |
50 |
4 |
额定短路开断电力(组合电器) |
A |
- |
31.5 |
5 |
额定有功负载开断电流 |
KA |
630 |
630 |
6 |
4S热稳定电流 |
KA |
20 |
- |
7 |
动稳顶电流 |
KA |
50 |
- |
8 |
1秒工频耐受电压 |
KA |
42(断口48) |
42(断口48) |
9 |
雷电冲击耐受电压 |
KA |
75(断口85) |
72(断口85) |
10 |
机械寿命 |
次 |
10000 |
10000 |
11 |
额定转移电流(组合电器) |
A |
- |
3150 |
12 |
电动机操作电源电压 |
V |
交直流110.220 |
交直流110.220 | |
|
