一、产吕概述
高压穿墙套管（以下简称套管）适用于额定电压（10~35）KV，频率（15~60）Hz的三相交流系统电站和变压所配电装置上，供导电部分穿过隔板、墙壁或其他接地物，起绝缘支架和外部导线（母线）间固定连接之用。
二、使用环境条件
a、环境温度不高于+40℃，不低于-40℃；
b、海拔高度不超过1000m；
c、相对湿度月平均值不大于90%；
d、周围空气应不受腐蚀或可燃气体、水蒸气等明显污秽；
e、无经常性的剧烈振动
三、用途及分类
穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持对到点部分使之对地或外壳绝缘。
穿墙套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线套管穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
当铜导体与母线直接相联时。易产生电化腐蚀，接触面温升过高而导致接头烧坏，影响设备设备寿命，故应采用铜铝过渡接头，但有给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。
户内、户外穿墙瓷套管由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。 |

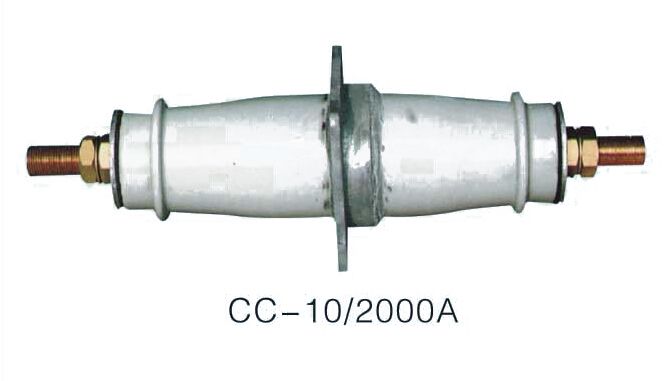

CC-10KV/2000A圆铜棒高压穿墙套管型号参数：
|
产品型号 |
额定电压kv |
额定电流A |
主要尺寸 |
装置场所 |
|
D |
L |
L1 |
L2 |
L3 |
d1 |
d2 |
a |
b |
|
CC-10/1000 |
10 |
1000 |
145 |
655 |
510 |
250 |
12 |
15 |
M30 |
150 |
- |
户内 |
|
CC-10/1500 |
10 |
1500 |
145 |
655 |
510 |
250 |
12 |
15 |
M39 |
150 |
- |
户内 |
|
CC-10/2000 |
10 |
2000 |
145 |
675 |
510 |
250 |
12 |
15 |
M45 |
150 |
- |
户内 | |
|
