一、产品概述
CB-10KV/200A 1500A户内铜排陶瓷穿墙套管适用于工频交流电压为35千伏及以下电厂、变电站的配电装置、高压成套封闭柜中，作导电部分穿过接地隔板、墙壁及封闭配电装置的绝缘，支持和外部母线连接之用。
二、使用环境条件
环境温度不高于+40℃，不低于-40℃
海拔不超过l000m
相对湿度月平均值不大于90%
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动
二、产品特点

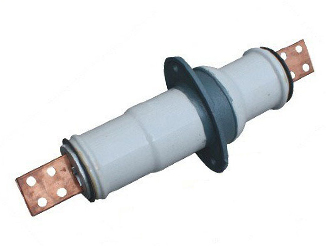

套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。
三、用途及分类
穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。
穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

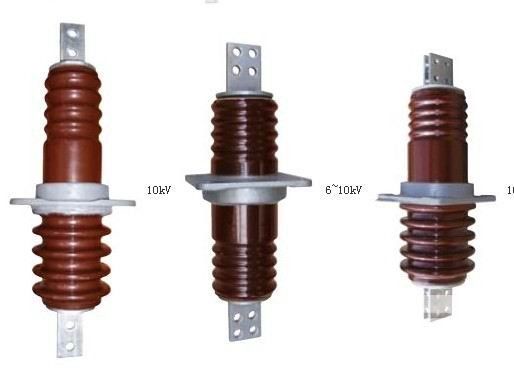

户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。
穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。
四、安装使用说明
1.穿墙瓷套管适用于工频交流额定电40.5kv以下，安装地点周围环境温度为-40℃~+40℃，海拔不超过1000m之电站及变电所配电装置。
2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。
3.穿墙瓷套管在运行中如产生局部放电现象时，应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象，如有应及时采取临时均压措施。 |
型号参数：
|
型号 |
额定电压kv |
额定电流A |
5秒短时电流（kA）不下于 |
工频电压(kv)不小于 |
BILkVPeak不小于 |
弯曲破坏负荷不小于 |
重量(kg) |
|
干耐受 |
湿耐受 |
击穿 |
|
CB-10/200 |
10 |
200 |
3.8 |
47 |
- |
75 |
80 |
7.5 |
6 |
|
CB-10/400 |
10 |
400 |
7.2 |
47 |
- |
75 |
80 |
7.5 |
6.2 |
|
CB-10/600 |
10 |
600 |
12 |
47 |
- |
75 |
80 |
7.5 |
.6.7 |
|
CB-10/1000 |
10 |
1000 |
20 |
47 |
- |
75 |
80 |
7.5 |
10.2 |
|
CB-10/1500 |
10 |
1500 |
30 |
47 |
- |
75 |
80 |
7.5 |
12.8 |
|
CB-10/2000 |
10 |
2000 |
- |
47 |
- |
75 |
80 |
7.5 |
- |
|
CB-10/3000 |
10 |
3000 |
-- |
47 |
- |
75 |
80 |
7.5 |
- |
|
CB-10V/3150 |
10 |
3150 |
- |
47 |
- |
75 |
80 |
7.5 |
- |
|
L |
L1 |
L2 |
L3 |
L4 |
B |
d1 |
d2 |
a1 |
a2 |
a3 |
b |
b1 |
δ |
|
410 |
310 |
135 |
10 |
45 |
90 |
2-φ12 |
φ13 |
150 |
22 |
- |
40 |
6 |
- |
|
460 |
350 |
155 |
10 |
48 |
100 |
2-φ12 |
Φ11 |
165 |
22 |
- |
20 |
3 |
- |
|
460 |
350 |
155 |
10 |
48 |
100 |
2-φ12 |
Φ13 |
165 |
22 |
- |
40 |
3 |
- |
|
460 |
350 |
155 |
10 |
48 |
100 |
2-φ12 |
Φ17 |
165 |
22 |
- |
40 |
6 |
- |
|
500 |
355 |
155 |
10 |
72 |
100 |
2-φ12 |
M30×2 |
165 |
- |
- |
100 |
- |
- |
|
520 |
355 |
155 |
12 |
82 |
100 |
2-φ12 |
M39×3 |
165 |
- |
- |
100 |
- |
- |
|
|
