一、产品概述
随着高压真空断路器的日益广泛使用，其强开断能力引发各类操作过电压，对电压设备的保护提出了新的课题。由于我国中压电网（3~66KV）的一些特殊性，常规中压避雷器对这类过电压不敏感，起不到保护作用，组合式过电压保护器（又称组合式避雷器）正是为了解决这一难题的新产品。
该产品采用四星型接法(俗称三叉戟式接法)，设置公共中性点，不但可以大大降低相间过电压，而且相对地保护水平也有质的提高，真正起到了对高压真空断路器操作过电压的有效限制。
二、使用条件
环境温度:不高于±40℃；不低于-40℃；；
地震烈度：7度及以下；
海拔高度：不超过2000m；
最大风速：35m/s；
电源频率：50±2Hz；60±2Hz；
免清扫条件：中等污秽及以下地区；
对无间隙产品：长期施加的工频电压不得超过保护器持续运行电压；
对有间隙产品：安装点短时工频电压升高不得超过保护额定电压；
长期使用于以下异常条件，保护器需特别制作，订货时需说明：
温度或海拔超标（高原、热带、寒带、全封闭柜用、靠近电炉等）；
使用环境严重潮气或腐蚀性气体杂质（水上、盐场、化工场等）；
强紫外线辐射（高原、强日照干旱地区等）；
特重污秽地区（矿山工作面、建筑工地工作面等）。 |

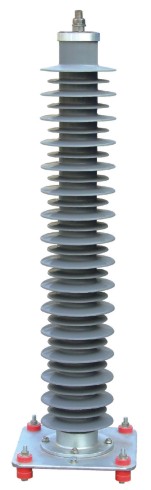

HY10CX-90/260、HY10CX-90/280线路型避雷器产品参数：
|
避雷器型号 |
使用场所 |
电压等级(KV) |
避雷器额定电压（KV）
有效值
(KV) |
有间隙避雷器 |
残压峰值（KV）（不大于） |
|
工频放电电压（KV）有效值不小于 |
1.2/50冲击放电电压（KV） |
8/20雷电冲击电流下 |
最大电导电流（μA） |
30/60操作冲击电流下8/20 |
1/4陡坡冲击电流 |
|
HY5CX-42/120 |
线路型 |
35 |
42 |
80 |
120 |
20 |
120 |
100 |
138 |
|
HY5CX-42/150 |
42 |
80 |
150 |
20 |
150 |
128 |
169 |
|
HY5CX-75/218 |
66 |
75 |
117 |
218 |
20 |
218 |
- |
246 |
|
HY5CX-90/260 |
110 |
90 |
170 |
260 |
20 |
260 |
- |
292 |
|
HY10CX-90/260 |
90 |
170 |
290 |
20 |
260 |
- |
292 |
|
HY10CX-90/280 |
90 |
170 |
280 |
20 |
280 |
- |
314 |
|
HY10CX-102/296 |
102 |
170 |
296 |
20 |
296 |
- |
332 | |
|
