一、产品概述
HY5WZ-100/260、HY5WZ-102/266、HY5WZ-108/281电站型避雷器用于保护发电厂、变电站的交流电器设备免受大气过电压的损坏。
金属氧化避雷器是国际上90年代的高科技产品。其采用了非线性伏-安特性十分优异的氧气锌电阻片，故而避雷器的徒坡，雷电波，操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善。特别是氧化锌电阻片具有良好的徒坡响应特性，对陡坡电压无迟延，操作残压低，没有放电分散性等优点。从而克服了碳化硅避雷器所固有的因陡坡放电迟延而引起的陡坡放电电压高，操作波放电分散性大而导致操作波放电电压高等缺点，使得陡坡，操作波下的保护裕度大大地提高，而且在绝缘配合方面，能够作到陡坡，雷电波，操作波的保护裕度接近一致，从而对电力设备提供最佳的保护，进而提高了保护的可靠性。氧化锌避雷器同时具有吸收雷电过电压，操作过电压和工频暂态过电压的能力。
HY5WZ-100/260、HY5WZ-102/266、HY5WZ-108/281电站型避雷器复合外套金属氧化锌避雷器是国际90年代的高科技产品。采用整体硅橡胶模压成型，密封性能好，防爆性能优异，耐污秽免清洗，并能减少雾天湿闪发生，耐电蚀抗老化，体积小重量轻，耐碰撞，便于安装和维护。是瓷套避雷器的更新换代产品。
二、技术标准
产品生产执行的标准为GB11032-2000（eqv IEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。
三、使用环境
1.环境温度为—40℃~+40℃；
2.海拔高度不超过2000m；
3.电源频率为48Hz~62Hz；
4.最大风速不超过35m/s；
5.地震裂度7度及以下地区。
长期施加的电压不超过其最高持续运行电压。

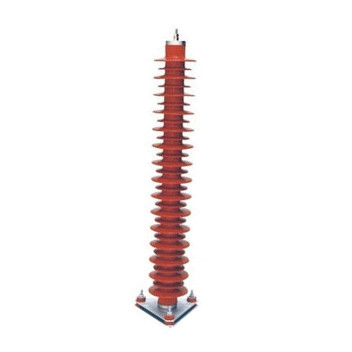

HY5WZ-100/260、HY5WZ-102/266、HY5WZ-108/281电站型避雷器
四、产品特点
1.体积小、重量轻，耐碰撞、运输无碰损失，安装灵活，特别适合在开关柜内使用；
2.特殊结构，整体模压成型，无气隙、密封性能好，防潮防爆；
3.爬电距离大，增水性好，耐污能力强，性能稳定，减少运行维护；
4.独特配方的氧化锌电阻片，高容量，低泄露；
5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。 |
HY5WZ-100/260、HY5WZ-102/266、HY5WZ-108/281电站型避雷器产品参数：
|
避雷器型号 |
系统额定电压 |
避雷器额定电压 |
持续运行电压 |
直流参考电压（U1mA） |
雷电冲击电流下残压 |
操作冲击电流下残压 |
方波流通容量（2ms） |
大电流冲击耐受 |
|
kV（r.m.s） |
≮kV |
≯kV |
A |
kA |
|
HY5WZ-5/13.5 |
3 |
5 |
4.0 |
7.5 |
15.5 |
11.5 |
150 |
65 |
|
HY5WZ-10/27 |
6 |
10 |
8.0 |
15.0 |
31.0 |
23.0 |
150 |
65 |
|
HY5WZ-17/45 |
10 |
17 |
13.6 |
24.0 |
51.5 |
38.3 |
150 |
65 |
|
HY5WZ-51/134 |
35 |
51 |
40.8 |
73.0 |
154 |
114 |
400 |
100 |
|
HY5WZ-84/221 |
66 |
84 |
67.2 |
121 |
254 |
188 |
600 |
100 |
|
HY5WZ-90/235 |
66 |
90 |
72.5 |
130 |
270 |
201 |
600 |
100 |
|
HY5WZ-100/260 |
110 |
100 |
78.0 |
145 |
299 |
221 |
600 |
100 |
|
HY5WZ-102/266 |
110 |
103.2 |
79.6 |
148 |
297 |
226 |
600 |
100 |
|
HY5WZ-108/281 |
110 |
108 |
84.0 |
157 |
323 |
239 |
600 |
100 |
|
HY10WZ-90/235 |
66 |
90 |
72.5 |
130 |
264 |
201 |
400 |
100 |
|
HY10WZ-100/260 |
110 |
100 |
78.0 |
145 |
280 |
221 |
600 |
100 |
|
HY10WZ-102/266 |
110 |
103.2 |
79.6 |
148 |
297 |
226 |
600 |
100 |
|
HY10WZ-108/281 |
110 |
108 |
84.0 |
157 |
314 |
239 |
600 |
100 |
|
HY10WZ-192/500 |
220 |
192 |
150 |
280 |
560 |
424 |
800 |
100 |
|
HY10WZ-200/520 |
220 |
200 |
156 |
292 |
582 |
442 |
800 |
100 |
|
HY10WZ-204/532 |
220 |
201 |
159 |
296 |
594 |
452 |
800 |
100 |
|
HY10WZ-216/562 |
220 |
216 |
169 |
314 |
628 |
478 |
800 |
100 | |
|
