一、产品概述
用于保护相应电压等级的变压器中性点免受大气过电压和操作过电压的损坏。
二、产品特点
1、体积小、重量轻,耐碰撞、运输无碰损失,安装灵活,特别适合在开关柜内使用;
2、特殊结构,整体模压成型,无气隙、密封性能好,防潮防爆;
3、爬电距离大,增水性好,耐污能力强,性能稳定,减少运行维护;
4、独特配方的氧化锌电阻片,高容量。低泄露;
5、实配直流参考电压、方波流通容量和大电流耐受能力都高于国家标准。
三、使用环境
(1)、电源频率为48HZ-62HZ;
(2)、环境温度—40℃~+40℃;
(3)、最大风速不超过35m/S;
(4)、海拔高度不超过2000m;
(5)、地震烈度不超过8度;
(6)、覆冰厚度不大于10mm。 |

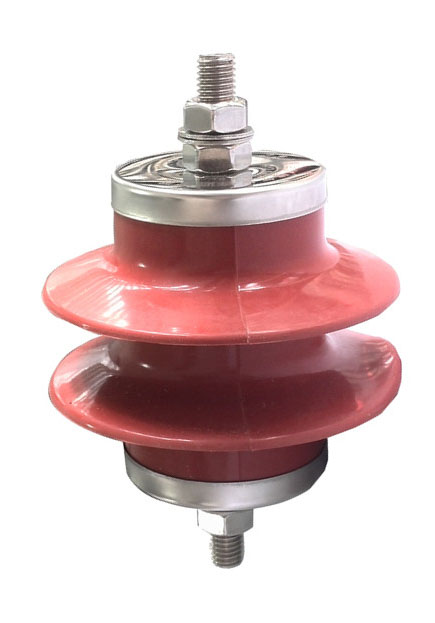

HY1.5W-10.5/23、HY1.5W-12/26系列中性点型避雷器 产品参数:
避雷器型号 |
使用场所 |
电压等级(KV) |
避雷器额定电压(KV) 有效值 (KV) |
无间隙避雷器 |
残压峰值(KV)(不大于) |
避雷器持续运行电压(KV)有效值 |
直流lmA参考电压(KV) |
0.75倍直流lmA电压下最大泄漏 |
最大电导电流(μA) |
30/60操作冲击电流下8/20 |
1/4陡坡冲击电流 |
HY1.5W-2.4/6 |
中性点型 |
3 |
2.4 |
1.9 |
3.4 |
50 |
6.0 |
5.0 |
- |
HY1.5W-4.8/12 |
6 |
4.8 |
3.8 |
6.8 |
50 |
12.0 |
10.0 |
- |
HY1.5W-8/19 |
10 |
8 |
6.4 |
11.4 |
50 |
19 |
15.9 |
- |
HY1.5W-10.5/23 |
10.5 |
8.4 |
14.9 |
50 |
23 |
19.2 |
- |
HY1.5W-12/26 |
12 |
9.6 |
17 |
50 |
26 |
21.6 |
- |
HY1.5W-13.7/29.2 |
13.7 |
11 |
19.5 |
50 |
29.2 |
24.3 |
- |
HY1.5W-15.2/31.7 |
15.2 |
12.2 |
21.6 |
50 |
31.7 |
26.4 |
- |
HY1.5W-30/80 |
35 |
30 |
24 |
44 |
50 |
80 |
67.5 |
- |
HY1.5W-72/186 |
110 |
72 |
58 |
103 |
50 |
186 |
174 |
- |
HY1.5W-144/320 |
220 |
144 |
116 |
205 |
50 |
320 |
299 |
- | |
|
