一、产品概述

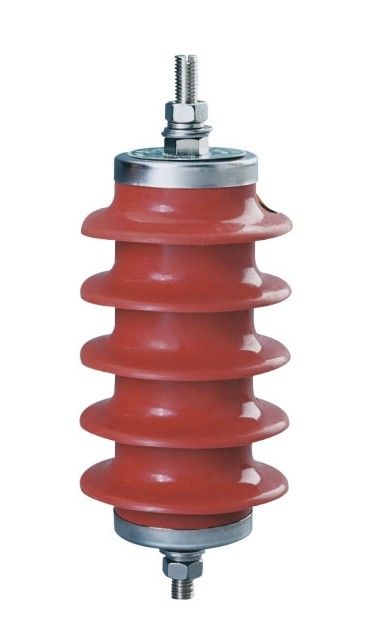

HY5WD-17.5/40、HY5WD-20/45电机型避雷器用于限制真空开关或少油开关切换旋转电机时产生的电压，保护旋转电机免受操作过电压损害。
二、产品特点
HY5WD-17.5/40、HY5WD-20/45电机型避雷器用于发电、输变电、配电系统中，保护电气设备的绝缘免受过电压的损害。有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器HY5WD-17.5/40、HY5WD-20/45电机型避雷器
的优点，具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。
三、使用环境
1.适用于户内、外。
2.环境温度-40℃~+40℃。
3.海拔高度不超过3000m（瓷套式不超过1000m）。
4.电源频率不小于48Hz、不超过62 Hz。
5.长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压。
6.地震烈度8度及以下地区。
7.最大风速不超过35m/s。 |
HY5WD-17.5/40、HY5WD-20/45电机型避雷器产品参数：
|
避雷器型号 |
系统额定电压 |
避雷器额定电压 |
持续运行电压 |
直流参考电压（U1mA） |
陂流冲击电流下残线 |
雷电冲击电流下残压 |
操作冲击电流下残压 |
方波流通容量（2ms） |
大电流冲击耐受 |
|
kV（r.m.s） |
≮kV |
≯kV |
A |
kV |
|
HY5WD-4/9.5 |
3.15 |
4.0 |
3.2 |
5.7 |
10.7 |
9.5 |
7.6 |
400 |
65 |
|
HY5WD-3.8/9.5 |
3.15 |
3.8 |
2.0 |
5.7 |
10.7 |
9.5 |
7.6 |
400 |
65 |
|
HY5WD-8/18.7 |
6.3 |
8.0 |
6.3 |
11.2 |
21.0 |
18.7 |
15.0 |
200 |
65 |
|
HY5WD-7.6/18.7 |
6.3 |
7.6 |
4.0 |
11.2 |
21.0 |
18.7 |
15.0 |
|
HY5WD-12.7/31 |
10.5 |
12.7 |
6.6 |
18.6 |
34.7 |
31.0 |
25.0 |
400 |
65 |
|
HY5WD-13.5/31 |
10.5 |
13.5 |
10.5 |
18.9 |
34.7 |
31.0 |
25.0 |
400 |
65 |
|
HY5WD-17.5/40 |
13.8 |
17.5 |
13.8 |
24.8 |
44.8 |
40.0 |
32.0 |
400 |
65 |
|
HY5WD-20/45 |
15.75 |
20.0 |
15.8 |
28.4 |
50.4 |
45.0 |
36.0 |
400 |
65 |
|
HY5WD-23/51 |
18.0 |
23.0 |
18.2 |
32.0 |
57.2 |
51.0 |
40.8 |
400 |
65 |
|
HY5WD-25/56.2 |
20.0 |
25.0 |
20.0 |
35.4 |
62.9 |
56.2 |
45.0 |
400 |
65 | |
|
