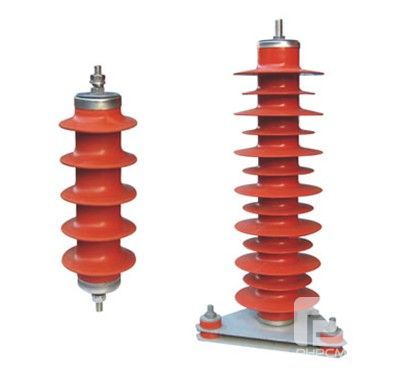

一、产品介绍
HY5WR避雷器系列用于限制真空开关及少油开关在操作时对并联电容器组产生的过电压危害，保护电容组免受损害并吸收过电压的能量。
二、HY5WR避雷器产品特点
1、体积小、重量轻，耐碰撞、运输无碰损失，安装灵活，特别适合在开关柜内使用；
2、特殊结构，整体模压成型，无气隙、密封性能好，防潮防爆；
3、爬电距离大，增水性好，耐污能力强，性能稳定，减少运行维护；
4、独特配方的氧化锌电阻片，高容量。低泄露；
5、实配直流参考电压、方波流通容量和大电流耐受能力都高于国家标准。
HY5WR避雷器其采用了非线性伏-安特性十分优异的氧气锌电阻片，故而避雷器的徒坡，雷电波，操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善。特别是氧化锌 电阻片具有良好的徒坡响应特性，对陡坡电压无迟延，操作残压低，没有放电分散性等优点。从而克服了 碳化硅避雷器所固有的因陡坡放电迟延而引起的陡坡放电电压高，操作波放电分散性大而导致操作波放电 电压高等缺点，使得陡坡，操作波下的保护裕度大大地提高，而且在绝缘配合方面，能够作到陡坡，雷电 波，操作波的保护裕度接近一致，从而对电力设备提供最佳的保护，进而提高了保护的可靠性。
三、HY5WR避雷器使用环境
（1）、环境温度为—40℃~+40℃；
（2）、海拔高度不超过 2000m；
（3）、电源频率为 48Hz~62Hz；
（4）、最大风速不超过 35m/s；
（5）、地震裂度7度及以下地区。
（6）、长期施加的电压不超过其最高持续运行电压。 |
HY5WR-12.7/45、HY5WR-17/45保护电容器组型避雷器产品参数：
|
使用场所 |
系统电压
（KV）有效值(KV) |
避雷器型号 |
避雷器额定电压（KV）
有效值
(KV) |
无间隙避雷器 |
残压峰值（KV）（不大于） |
|
避雷器持续运行电压（KV）有效值 |
直流lmA参考电压（KV） |
0.75倍直流lmA电压下最大泄漏 |
最大电导电流（μA） |
30/60操作冲击电流下8/20 |
1/4陡坡冲击电流 |
|
电容型 |
3 |
HY5WR-3.8/13.5 |
3.8 |
2.0 |
7.2 |
50 |
13.5
|
10.5
|
- |
|
HY5WR-5/13.5 |
5 |
4.0 |
7.2 |
50 |
- |
|
6 |
HY5WR-7.6/27 |
7.6 |
4.0 |
14.4 |
50 |
2.7 |
21.1 |
- |
|
HY5WR-10/27 |
10 |
8.0 |
14.4 |
50 |
- |
|
10 |
HY5WR-12.7/45 |
12.7 |
6.6 |
24 |
50 |
46 |
35 |
- |
|
HY5WR-17/45 |
17 |
13.6 |
24 |
50 |
- |
|
35 |
HY5WR-51/134 |
51 |
40.8 |
73 |
50 |
134
|
105
|
- |
|
HY5WR-42/134 |
42 |
23.4 |
73 |
50 |
- |
|
全绝缘型 |
HY5WR-51/134Q |
51 |
40.8 |
73 |
50 |
134 |
105 |
- |
|
HY5WR-42/134Q |
42 |
23.4 |
73 |
50 |
|
计数型 |
HY5WR-51/134-J |
51 |
40.8 |
73 |
50 |
|
HY5WR-42/134-J |
42 |
23.4 |
73 |
50 | |
|
