产品信息

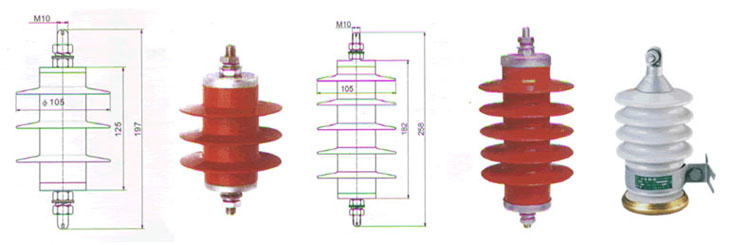

HY5CZ-3.8/13.5、HY5CZ-7.6/24复合绝缘金属氧化物避雷器是90年代的国际高科技产品，它将金属氧化物避雷器和复合绝缘材料的优异性集于一体，成为原瓷套型避雷器的更新换代产品。主要用于电压等级为0.22~220KV的发电、输电、变电、配电系统中，用于限制可能出现的各种过电压，以保证电气设备的安全运行。
HY5CZ-3.8/13.5、HY5CZ-7.6/24复合绝缘金属氧化物避雷器由于具有残压低、通流容量大、响应时间快、陡波特性平坦等一系列优异性，因此，不仅能有效地限制雷电过电压和操作过电压（如切高压电机、切空载变压器、投切电容器组等引起的过电压）对电器设备的危害，而且能抑制异常快速过电压对固体器件的损害。
复合绝缘氧化物避雷器由氧化锌非线性高性能电阻片叠装成整体，采用特殊工艺将电阻片制成芯体，然后再采用一次成型工艺用复合绝缘材料封装成一体，来取代传统的瓷套型结构。 |
HY5CZ-3.8/13.5、HY5CZ-7.6/24高压氧化锌避雷器规格参数：
|
避雷器型号 |
使用场所 |
电压等级(KV) |
避雷器额定电压（KV）
有效值
(KV) |
有间隙避雷器 |
残压峰值（KV）（不大于） |
|
工频放电电压（KV）有效值不小于 |
1.2/50冲击放电电压（KV） |
8/20雷电冲击电流下 |
最大电导电流（μA） |
30/60操作冲击电流下8/20 |
1/4陡坡冲击电流 |
|
HY5CZ-3.8/13.5 |
电站型 |
3 |
3.8 |
8.0 |
12.0 |
20 |
12.0 |
10 |
13.5 |
|
HY5CZ-7.6/24 |
6 |
7.6 |
16.0 |
24.0 |
20 |
24.0 |
19.5 |
-- |
|
HY5CZ-12.7/41 |
10 |
12.7 |
26.0 |
41 |
20 |
41.0 |
35.0 |
46.0 |
|
HY5CZ-42/124 |
35 |
42 |
80 |
124 |
20 |
124 |
100 |
143 | |
|
