一、产品概述
用于保护发电厂、变电站的交流电器设备免受大气过电压的损坏。
金属氧化避雷器是国际上90年代的高科技产品。其采用了非线性伏-安特性十分优异的氧气锌电阻片，故而避雷器的徒坡，雷电波，操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善。

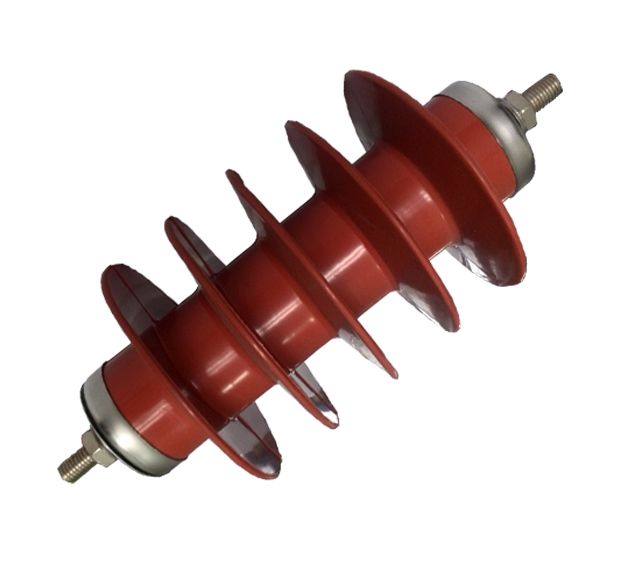

复合外套金属氧化锌避雷器是国际90年代的高科技产品。采用整体硅橡胶模压成型，密封性能好，防爆性能优异，耐污秽免清洗，并能减少雾天湿闪发生，耐电蚀抗老化，体积小重量轻，耐碰撞，便于安装和维护。是瓷套避雷器的更新换代产品。
二、技术标准
产品生产执行的标准为GB11032-2000（eqv IEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。
三、使用环境
1.环境温度为—40℃~+40℃；
2.海拔高度不超过2000m；
3.电源频率为48Hz~62Hz；
4.最大风速不超过35m/s；
5.地震裂度7度及以下地区。长期施加的电压不超过其最高持续运行电压。
四、产品特点
1.体积小、重量轻，耐碰撞、运输无碰损失，安装灵活，特别适合在开关柜内使用；
2.特殊结构，整体模压成型，无气隙、密封性能好，防潮防爆；
3.爬电距离大，增水性好，耐污能力强，性能稳定，减少运行维护；
4.独特配方的氧化锌电阻片，高容量，低泄露；
5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。 |
型号参数：
|
避雷器型号 |
使用场所 |
电压等级(KV) |
避雷器额定电压（KV）
有效值
(KV) |
无间隙避雷器 |
残压峰值（KV）（不大于） |
|
避雷器持续运行电压（KV）有效值 |
直流lmA参考电压（KV） |
0.75倍直流lmA电压下最大泄漏 |
最大电导电流（μA） |
30/60操作冲击电流下8/20 |
1/4陡坡冲击电流 |
|
HY5WZ-3.8/13.5 |
电站型 |
3 |
3.8 |
2.0 |
7.2 |
50 |
13.5 |
11.5 |
15.5 |
|
HY5WZ-5/13.5 |
5 |
4.0 |
7.2 |
50 |
|
HY5WZ-7.6/27 |
6 |
7.6 |
4.0 |
14.4 |
50 |
27.0 |
23.0 |
31.0 |
|
HY5WZ-10/27 |
10 |
8.0 |
14.4 |
50 |
|
HY5WZ-12.7/45 |
10 |
12.7 |
6.6 |
24 |
50 |
45.0 |
38.3 |
51.8 |
|
HY5WZ-17/45 |
17 |
13.6 |
24 |
50 |
|
HY5WZ-51/134 |
35 |
51 |
40.8 |
73 |
50 |
134 |
114 |
154 |
|
HY5WZ-42/134 |
42 |
23.4 |
73 |
50 |
|
HY5WZ-84/221 |
66 |
84 |
67.2 |
121 |
50 |
221 |
188 |
254 |
|
HY5WZ-90/235 |
90 |
72.5 |
130 |
50 |
235 |
201 |
270 |
|
HY5WZ-84/221 |
84 |
67.2 |
121 |
50 |
221 |
188 |
248 |
|
HY5WZ-90/235 |
90 |
72.5 |
130 |
50 |
235 |
201 |
264 |
|
HY5WZ-100/260 |
110 |
100 |
78 |
145 |
50 |
260 |
221 |
299 |
|
HY5WZ-102/266 |
102 |
79.6 |
148 |
50 |
266 |
226 |
305 |
|
HY5WZ-108/281 |
108 |
84 |
157 |
50 |
281 |
239 |
323 |
|
HY10WZ-100/260 |
100 |
78 |
145 |
50 |
260 |
221 |
291 |
|
HY10WZ-102/266 |
102 |
79.6 |
148 |
50 |
266 |
226 |
297 |
|
HY10WZ-108/281 |
108 |
84 |
157 |
50 |
281 |
239 |
315 |
|
HY10WZ-192/500 |
220 |
192 |
150 |
280 |
50 |
500 |
426 |
-- |
|
HY10WZ-200/520 |
200 |
156 |
290 |
50 |
520 |
442 |
560 |
|
HY10WZ-204/523 |
204 |
159 |
296 |
50 |
532 |
452 |
582 |
|
HY10WZ-216/562 |
216 |
168.5 |
314 |
50 |
560 |
478 |
594 | |
|
