CQ-C1 避雷器用监测器
一、概述

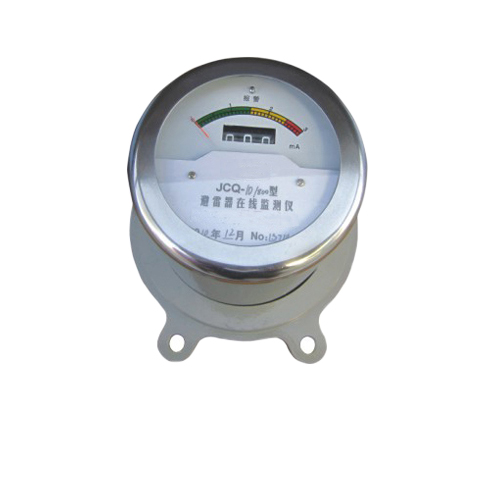

JCQ－C1型避雷器用监测器是串联工作在避雷器下面用来记录避雷器动作次数和监测避雷器泄漏电流的一种装置。适用于330kV及以下电压等级的各型氧化锌避雷器，使用的环境条件与相连接的避雷器相同。JCQ－C1系列产品采用透明耐热玻璃罩封装，主要由耐高温玻璃罩、绝缘瓷套、密封垫及大功率氧化锌阀片、整流器、三位数码电磁计数器、电流测量回路及电子报警电路、保护电路等组成。其特征是数码千位数循环计数，计数指示醒目，泄漏电流监测准确、带报警指示，产品耐震动。
二、使用情况
正常使用情况下，避雷器的动作次数由具备计数进位功能的数码电磁计数器指示，计数指示准确，千位数满后自动回零，继续循环累计计数工作，不清零。避雷器的泄漏电流通过电流测量回路由指针式电流表直接指示反映出来，测量指示范围：0～3毫安，当泄漏电流接近和超过监测器设定的电流报警值时报警指示灯由白变红，发出报警指示。
我厂生产的监测器的各项性能指标符合国家机械行业JB/T 2440-1991《避雷器用放电记数器》标准，JB/T 10492-2004《交流无间隙金属氧化物避雷器用监测器》标准和国家GB/T7676.1-1998《指针式电工仪表》标准的规定。 |
|
产品型号 |
JCQ-C1 10/800 |
JCQ-C1 10/1200 |
|
性能指标 |
|
适用电力系统额定电压范围（有效值） |
35～220kV |
35～330kV |
|
上限记数电流 8/20μS（峰值） |
10kA |
10kA |
|
下限记数电流8/20μS（峰值） |
50A |
50A |
|
上限记数电流下残压（峰值） |
≤1.5kV |
≤1.5kV |
|
方波冲击电流耐受能力2000μS（峰值） |
800A |
1200A |
|
冲击大电流耐受能力4/10μS（峰值） |
100kA |
100kA |
|
电流测量范围及指示误差（ACA） |
0～3mA＜%5 |
0～3mA＜%5 |
|
产品重量 |
1.3kg |
1.3kg | |
|
