产品介绍
DXN-T带电显示器(同GSN-T,DXN-10T,GSN-10T,DXN-12T,DXN-35T型,10KV,户内高压带电显示装置,可含传感器,柜内电磁锁)
DXN-T带电显示器是一种直接安装在室内电气设备上,直观显示出电气设备是否带有运行电压的提示性安全装置.当设备带有运行电压时,该显示器显示窗发出闪光,警示人们高压设备带电.无电时则无指示.一般安装在进线母线、断路器、主变、开关柜、GIS组合电器及其它需要显示的是否带电的地方.户内高压带电显示装置由三个传感器和一个显示器经导线连接组成。适用于额定频率50Hz，额定电压40.5KV以下的户内高压电气设备上，既可放映回路带电状况。
DXN-T执行标准
DL/T538 《高压带电显示装置》
DL/T593《高压开关设备和控制设备标准的共用技术要求》
JB/T10305 《3.6KV~40.5KV高压设备用户内有机材料支柱绝缘子条件》
GB/T7354 《局部放电测量》
验电/核相
DXN-T显示器上的验电／核相端口提供外接检测端口，需要配合验电／核相器DXN-C使用。
验电／核相器插入到验电端的接地端口和其它相序端口，若有显示表示测试相序带电。
验电／核相器插入到两台开关设备验电端的同一相序，若没有显示表示测试的相序相同。
 |

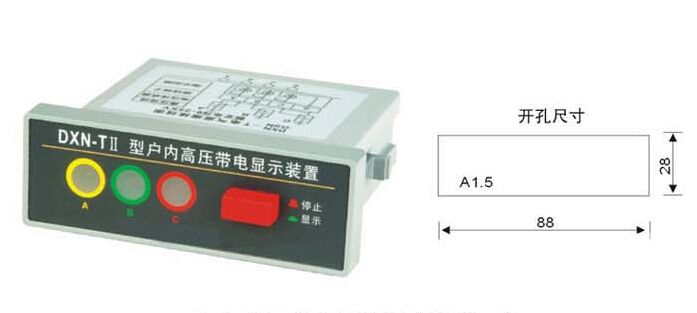

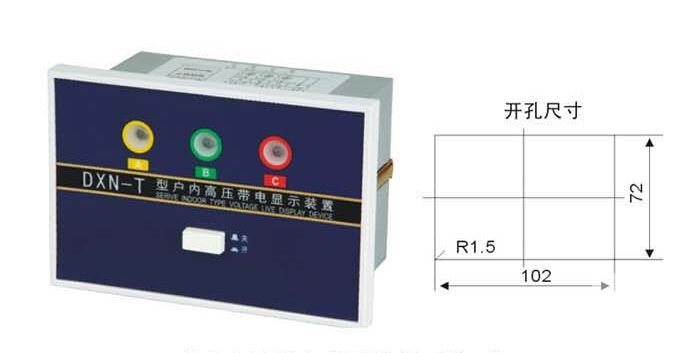

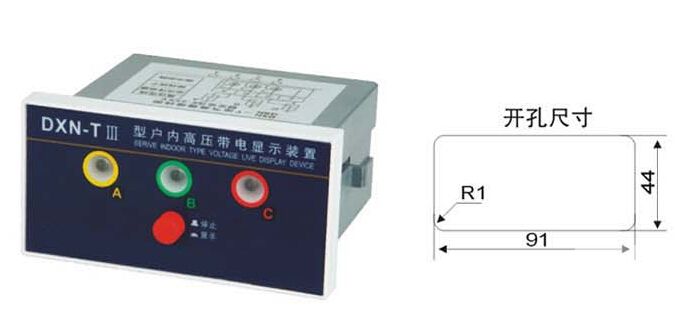

DXN-T (Ⅰ型、Ⅱ型、III型)，GSN户内高压带电显示器参数：
|
项 目 名 称 |
单 位 |
数 据 |
|
传
感
器 |
额定电压 |
KV |
3 |
6 |
10 |
20 |
27.5 |
35 |
|
最高工作电压Um |
3.5 |
6.9 |
11.5 |
31.5 |
40.5 |
|
|
额定频率 |
Hz |
50 |
|
绝
缘
水
平 |
工频耐受电压(有效值) |
一次对二次对地 |
KV |
25 |
32 |
42 |
65 |
80 |
100 |
|
雷电冲击耐受电压(峰值) |
40 |
60 |
75 |
125 |
185 |
185 |
|
局部放电量1.1*Um/√3 |
PC |
≤10 |
|
|
抗弯强度 |
KN |
8 |
|
显
示
器 |
氖灯启辉电压 |
KV |
0.52 |
0.87 |
1.73 |
2.38 |
3.03 |
|
闭锁启控电压 |
1.95 |
3.90 |
6.50 |
13 |
17.88 |
22.75 |
|
二次闭锁电源电压 |
V |
∽220 －10 | |
|
