一、产品概述

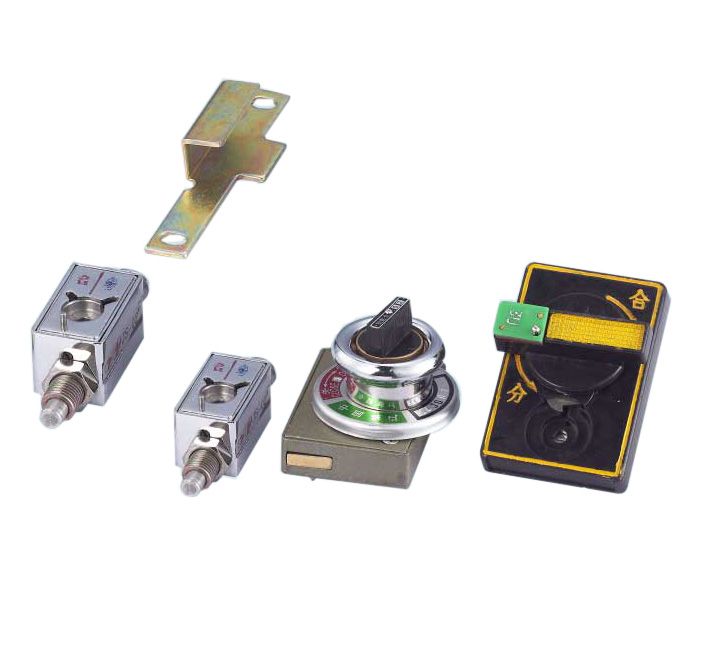

JSN（W）-型防误操作程序锁，是一种高压开头设备用机械锁。该锁。强制运行人员按照规定的安全操作程序，对电气设备进行操作，从而避免了电气设备的误操作，较为完善的达到了供电部门提出的五防要求。
二、五防要求：
1、防止误拉合开关；
2、防止带负荷拉合隔离刀闸；
3、防止误入带电间隔；
4、防止带电挂地线（接地刀闸）；
5、防止带地线（接地刀闸）；合闸等；
三、使用环境条件
1、海拔高度：不超过1000m。
2、周围空气温度：上限+40℃，下限-10℃，日温差15℃。
3、湿度条件：日相对湿度平均值不超过95％；月相对湿度平均值不超过90％。
4、地震烈度：不超过8度。
5、环境条件：无火灾、爆炸危险、严重粉尘、化学腐蚀及剧烈振动的场所，污秽等级为II级。
四、建议操作说明
A、控制开关开锁
控制开关锁取代原控制开关面板和把手，将程序钥匙插入锁具面下部的孔中，然后插上红牌顺时针方向转动把手进行合闸操作，换绿牌逆时针方向转动把手进行分闸操作，在预分位置时，程序钥匙不取出。该锁有紧急解锁装置（白牌）注意：控制开关锁在未配套转换开关时，切勿转动360o以防转坏。只可在合分之间试转。
B、刀闸锁
分闸时：将钥匙在标有合字的位置槽处插入，钥匙向顺时针方向转动，使钥匙上的刻线对齐。拔出锁销，操作隔离开关手柄。分闸后，锁销自动复位，钥匙继续向顺时针方向转动到位，从标有分字的位置槽中取出钥匙，即锁住。与分闸时齐。
合闸时，将钥匙在标有分字的位置槽处插入，钥匙向逆时针方向转动，使钥匙上的刻线与锁体上的刻线对齐。拔出锁销，操作隔离开关手柄。合闸后，锁销自动复位，钥匙继续向逆时针方向转动到位，从标有合字的位置槽中拔出钥匙，即锁住。与合闸时对齐。
注意：操作时不允许两只手同时去操作锁具（即一只手操作钥匙，一只手去拉动锁销）
3、柜网门锁开门时，将钥匙插入网门锁的锁孔中，钥匙向顺时针方向转动到位，取出钥匙开网门。关门时，将钥匙插入网门锁的锁孔中，关好门，钥匙向逆时针方向转动到位，取出钥匙即锁住网门。除控制开关锁外，其它锁体上，每套锁都有其操作顺序序号。即用钢印打上1，2，3，4（分闸顺序），按此顺序分闸或按4，3，2，1顺序合闸即可。 |
JSN(W)1系列户内程序锁产品参数：
|
型号规格 |
操作功能 |
备注 |
|
21JS |
真空开关 上隔离 后门 前门 |
1A 4A 5A 5B |
|
22JS |
真空开关 上隔离 前门 |
1A 4A 5A |
|
23JS |
真空开关 上隔离 下隔离 后门 前门 |
1A 4A 4B 5A 5B |
|
24JS |
真空开关 上隔离 下隔离 前门 |
1A 4A 4B 5A |
|
27JS |
上隔离 前门 后门 |
4A 5A 5B |
|
28JS |
隔离 前门 |
4A 5A |
|
|
205XGN柜子专用锁前门后门 |
|
|
202JS二锁一匙 |
常用型号机械程序锁说明：
|
型号名称 |
锁件配置 |
使用说明 |
|
202JS |
二只相同单槽直拔锁一把钥匙 |
不能同时送电的双进线一次方案使用 |
|
202JS（KK） |
二只相同控制开关锁一把钥匙 |
不能同时送电的双进线一次方案使用。
制作LW2 |
|
203JS |
三只相同单槽直拔锁二把钥匙 |
双电源进线加中间联络的一次方案使用。
使三合开关只能有二台投入使用。 |
|
203JS（KK） |
三只相同控制开关锁二把钥匙 |
双电源进线加中间联络的一次方案使用。制作LW2
使三台开关只能有二台投入使用。 |
|
205JS |
一只直拔锁加一只网门锁 |
XGN2-12开关柜专用，前后门连锁 |
|
206JS |
一只直拔锁加二只网门锁 |
XGN2-12开关柜专用，用于一前门二后门联锁。 | |
|
