一、产品特点
架空型线路故障指示器采用高强度和高透视性的航空材料一次成型，并经过纳米技术处理，透视性更好，抗污秽，抗老化，免维护，使用寿命长。
◆高性能锂电池，使用寿命可达8年以上。
◆专用芯片及单片机等进口元器件组成的电路板。
◆航空及纳米材料制成的壳体．
◆经镀镍处理、导磁性极强。可带电安装的卡线结构．
◆采用红色荧光漆，视觉强，夜间光照下可明显指示 ,且长期在室外紫外线照射下不褪色的显示转体．
二、功能与效益
JDG智能故障指示器：接地.短路.白天翻牌.晚上亮灯；
JDX智能故障指示器：接地.短路.白天翻牌;
◆迅速指明故障线路和故障点，减小停电面积；
◆缩短故障排除时间，提高售电量和供电可靠性；
◆准确指示瞬间故障，利于排除供电隐患；
◆为查找隐蔽永久性故障点提供了技术手段；
◆缩短故障点的查找时间，减轻了巡线人员劳动强度；
◆界定故障责任区，明确责任人；
◆避免传统多次拉路合闸巡线给电力设备带来的影响；
三、技术指标
◆适用电压等级：U≥6-35KV
◆动作复位时间：6、12、24、36小时.来电复位.可选。
◆适用导线电流：I≤200A （可定做）
◆使用环境温度：-35≤T≤+70
◆适用导线线径：16mm2≤d≤240mm2
◆动 作 次 数：≥5000次
◆动作响应时间：0.06S≤t≤3S
◆静 态 功 耗： ≤10μW
四、动作原理

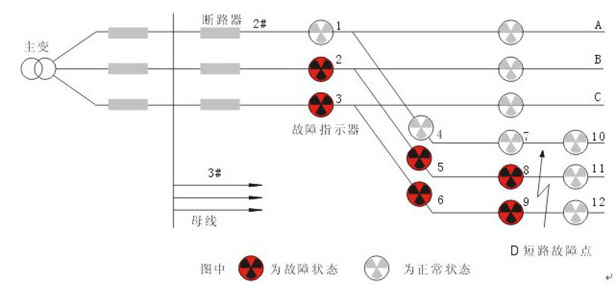

短路检测原理：根据短路现象，在短路瞬间电流正突变，保护动作停电作为动作依据。用于判断短路的故障指示原理图。
由2#线B相2、5、8指示器和2#线C相3、6、9指示器翻红牌显示而11指示器和12指示器仍为白色，即可判断出D点发生短路故障。 |
|
|
