压簧式CBDL-JDX架空型线路故障指示器

一、产品特点
 架空型线路故障指示器,采用高强度和高透视性的航空材料一次成型,并经过纳米技术处理,透视性更好,抗污秽,抗老化,免维护,使用寿命长。
    ◆高性能锂电池,使用寿命可达8年以上。
    ◆专用芯片及单片机等进口元器件组成的电路板。
    ◆航空及纳米材料制成的壳体.
    ◆经镀镍处理、导磁性极强。可带电安装的卡线结构.
    ◆采用红色荧光漆,视觉强,夜间光照下可明显指示 ,且长期在室外紫外线照射下不褪色的显示转体.

二、功能与效益
JDG智能故障指示器:接地.短路.白天翻牌.晚上亮灯;
JDX智能故障指示器:接地.短路.白天翻牌;
◆迅速指明故障线路和故障点,减小停电面积;
◆缩短故障排除时间,提高售电量和供电可靠性;
◆准确指示瞬间故障,利于排除供电隐患;
◆为查找隐蔽永久性故障点提供了技术手段;
◆缩短故障点的查找时间,减轻了巡线人员劳动强度;
◆界定故障责任区,明确责任人;
◆避免传统多次拉路合闸巡线给电力设备带来的影响;

三、技术指标
     ◆适用电压等级:U≥6-35KV
     ◆动作复位时间:6、12、24、36小时.来电复位.可选。
     ◆适用导线电流:I≤200A  (可定做)
     ◆使用环境温度:-35≤T≤+70
     ◆适用导线线径:16mm2≤d≤240mm2
     ◆动 作 次 数:≥5000次
     ◆动作响应时间:0.06S≤t≤3S
     ◆静 态 功 耗: ≤10μW

四、动作原理

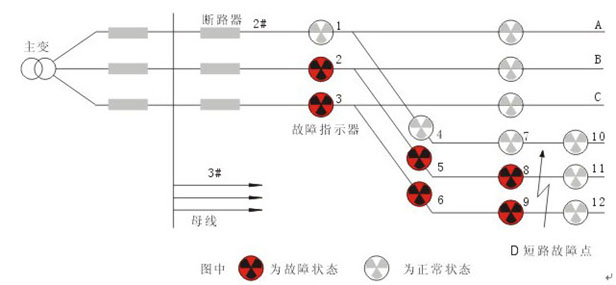

短路检测原理:根据短路现象,在短路瞬间电流正突变,保护动作停电作为动作依据。用于判断短路的故障指示原理图。

     由2#线B相2、5、8指示器和2#线C相3、6、9指示器翻红牌显示而11指示器和12指示器仍为白色,即可判断出D点发生短路故障。
