LXQ系列6~35kV消谐器主要性能参数表 型号
直流特性KV/mA
非线性系数
热容量250Ma/min
LXQ系列6~35KV
通用型
1.4~1.65/15
0.4.~0.45
通过
弱绝缘型
1.38~1.45/15
0.40~1.45
通过
高原型
1.48~1.52/15
0.40~0.45
通过
超小型
1.45~1.65/15
0.40~0.45
通过
LXQ系列6~35KV
通用型 A
4.0~4.2/42
0.40~0.45
通过
通用型 B
≥2.80~2.85/50
0.30~0.40
通过
弱绝缘型
2.60~2.70/50
0.35~0.45
通过
高压型
1.90~2.10/15
0.35~0.45
通过
LXQ系列6~35kv消谐器主要参数表
消谐器型号
系统电压（KV）
直流15mA残压（KV）
热容量
高度
备注
50Hz250mA,10分钟
50Hz20mA,2小时
LXQ，RXQ-6
6
1.45-1.72
正常
162
6KV电压互感器
LXQ，RXQ-10
10
1.45-1.72
正常
162
10KV电压互感器
LXQ，RXQ-35
35
2.20-2.65
正常
228
35KV电压互感器
一次消谐器系列:
LXQ-6
LXQ-10
LXQ-35
一、产品介绍
LXQ消谐器6-35KV电压互感器中性点用非线性电阻消谐阻尼器（简称消谐器），是安装在6-35KV电压互感器（简称压变或PT）一次绕阻PY 结线中性点与地之间的一种非线性电阻消谐阻尼器件。

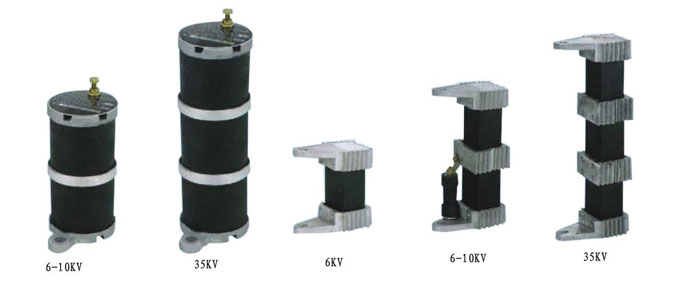

消谐器的外型分为两种：一种是按传统外形设计的长方形的消谐器；一种是第三次改型设 计的、电阻器外表裸露的、无须绝缘外套保护的、圆柱外形的消谐器。两者只是外形不同，电器性能完全相同。
LXQ系列6~35KV消谐器的直流电气特性与传统的LXQ型消谐器相近，但结构设计从提高消谐器的热容量出发，进行了较大的改进。消谐器采用电气性能优异、超细颗粒的SiC 为基材；经高温氢气炉烧结而成。裸露的电阻器表面结构经特殊处理，电阻体之间用铜材或压铸铝连接，能经受日晒雨淋，可直接用
二、特点
LXQ系列6~35kV消谐器用于中性点不接地系统，阻尼由电压互感器引起的铁磁谐振，限制系统在一相接地或弧光接地时流过互感器高压绕阻的过电流，保护电压互感器免于烧坏，保护系统安全运行。DR-LXQ和DR-RXQ外形一致，接线方法相同。
采用电气性能优异、超细颗粒的SiC为基材;经大吨位的压机压制成高密度的、圆饼状的坯体;在还原气氛下;经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装，很受用户青睐。
三、使用环境
1．适用于户内及户外;
2．环境温度-40℃~+40℃;
3．系统频率：48~62Hz
4．海拔高度不大于2000m
5．大气中无严重污秽及浸蚀性介质的场所;
6．串接于交流6~35kV非有效接地系统PT一次绕阻中性点与地之间，在一个系统中接有多台电压互感器时，应在每台互感器的三相高压绕阻中性点装一台消谐器，才能有效地限制弧光接地过电压和消除铁磁谐振。
四、注意事项
用户需知：1、消谐器在运输、储存、开箱和安装时，应直立放置，不得倾斜，躺卧和受冲击、碰撞。安装使用前，应放在清洁干燥的房间内，不要受腐蚀性气体或液体浸蚀。
2、消谐器在投入运行前或运行1-2年后，应做预防试验，其项目为 ：测量每台消谐器的直流残压，所加电压脉动系数不大于1.5%，其值应符合表中规定。
3、在日常运行中，由于单项接地或负载不对称等其它原因造成三项电压不对称，这时消谐器上有一定电压，运行人员勿直接接触。
4、用户不得随意拆开产品。 |
LXQ系列6~35kV消谐器主要性能参数表
|
型号 |
直流特性KV/mA |
非线性系数 |
热容量250Ma/min |
|
LXQ系列6~35KV |
通用型 |
1.4~1.65/15 |
0.4.~0.45 |
通过 |
|
弱绝缘型 |
1.38~1.45/15 |
0.40~1.45 |
通过 |
|
高原型 |
1.48~1.52/15 |
0.40~0.45 |
通过 |
|
超小型 |
1.45~1.65/15 |
0.40~0.45 |
通过 |
|
LXQ系列6~35KV |
通用型 A |
4.0~4.2/42 |
0.40~0.45 |
通过 |
|
通用型 B |
≥2.80~2.85/50 |
0.30~0.40 |
通过 |
|
弱绝缘型 |
2.60~2.70/50 |
0.35~0.45 |
通过 |
|
高压型 |
1.90~2.10/15 |
0.35~0.45 |
通过 |
LXQ系列6~35kv消谐器主要参数表
|
消谐器型号 |
系统电压（KV） |
直流15mA残压（KV） |
热容量 |
高度 |
备注 |
|
50Hz250mA,10分钟 |
50Hz20mA,2小时 |
|
LXQ，RXQ-6 |
6 |
1.45-1.72 |
正常 |
162 |
6KV电压互感器 |
|
LXQ，RXQ-10 |
10 |
1.45-1.72 |
正常 |
162 |
10KV电压互感器 |
|
LXQ，RXQ-35 |
35 |
2.20-2.65 |
正常 |
228 |
35KV电压互感器 | |
|
