一、产品概述

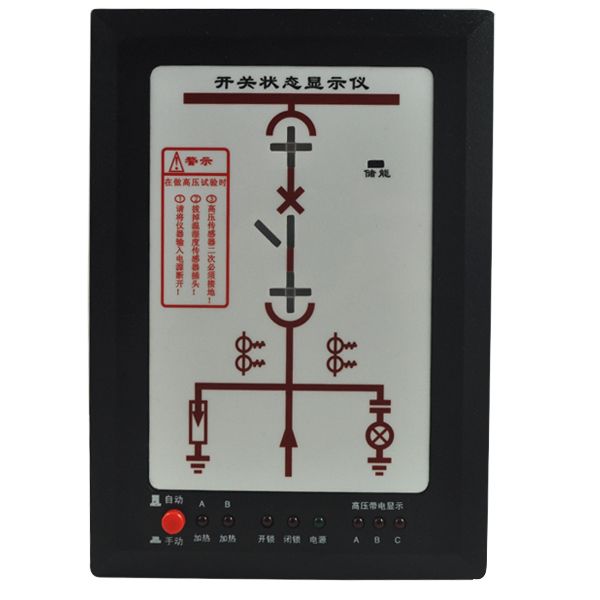

8502-04开关状态显示仪具有动态模拟图+温湿度控制+带电显示及闭锁功能+加热器有源输出功能，是一种简化了的具有简单功能的产品。
8502-04系列开关状态显示仪是针对3~35KV户内开关柜设计研制的新一代产品，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
二、产品功能特点
该产品具有如下功能：两路结露加热除湿功能、两路低温加热功能、高压带电显示、闭锁输出状态显示、手动自动加热除湿控制、双路加热状态显示、手车位置指示、断路器分合闸状态指示、储能状态指示、接地刀状态指示、1次回路模拟图显示。
该产品具有两路加热器有源输出、一路闭锁无源输出。
开孔尺寸：197 mm×132 mm
外形尺寸：154.8 mm×219.8 mm×34 mm
三、技术参数
1、电源：AC220V士10％50HZ
2、工作环境：-20+65
3、控制范围：O+60
4、控制精度：温度t2湿度+5％RH
5、功耗：3W
6、抗电强度：外壳与端子间大于AC2500V
7、绝缘性能：外壳与端子间大于500MQ
8、抗干扰：符合GBT17626.8-1998栎准
9、抗震性：105510Hz 29 1min |
|
|
