一、简单介绍

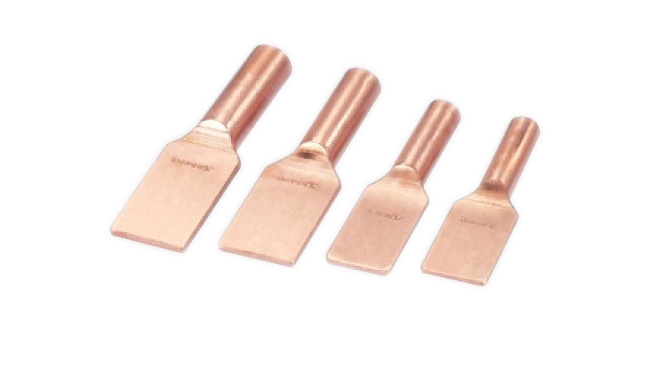

SYT压缩型铜设备线夹适用于变电所母线引下线与电气设备(如变压器、断路器、隔离开关、穿墙套管等)的出线端子接续,.设备线夹从材质上分为铝设备线夹、铜设备线夹和铜铝过渡设备线夹.
二、结构说明
SYT压缩型铜设备线夹适用于变电所母线引下线与电气设备（如变压器、断路器、隔离开关、穿墙套管等）的出线端子接续,.设备线夹从材质上分为铝设备线夹、铜设备线夹和铜铝过渡设备线夹.根据安装方法和结构形式的不同,设备线夹分为螺栓型、压缩型两种.每种形式的线夹又与安装电气设备端子所形成的角的不同分为0度、30度、45度、90度四种. |
压缩型铜设备线夹型号参数：
|
型号 |
主要尺寸（mm） |
|
D |
A |
L |
L1 |
L2 |
|
SYT-95 |
20 |
40 |
150 |
60 |
70 |
|
SYT-120 |
22 |
40 |
160 |
65 |
70 |
|
SYT-150 |
25 |
50 |
170 |
70 |
75 |
|
SYT-185 |
27 |
50 |
180 |
75 |
80 |
|
SYT-240 |
30 |
50 |
190 |
80 |
85 |
|
SYT-300 |
32 |
60 |
210 |
90 |
90 |
|
SYT-400 |
36 |
60 |
220 |
90 |
100 |
|
SYT-500 |
40 |
80 |
230 |
100 |
100 |
|
SYT-630 |
45 |
80 |
235 |
110 |
100 |
|
SYT-800 |
50 |
100 |
270 |
110 |
120 | |
|
